Обозначения на плане. Текст

Инструмент «Текст» позволяет добавлять поясняющие надписи на 2D-плане. Это может быть название помещения, указание площади, технические или проектные пометки. Текстовые обозначения не влияют на геометрию и используются исключительно для визуализации или маркировки.

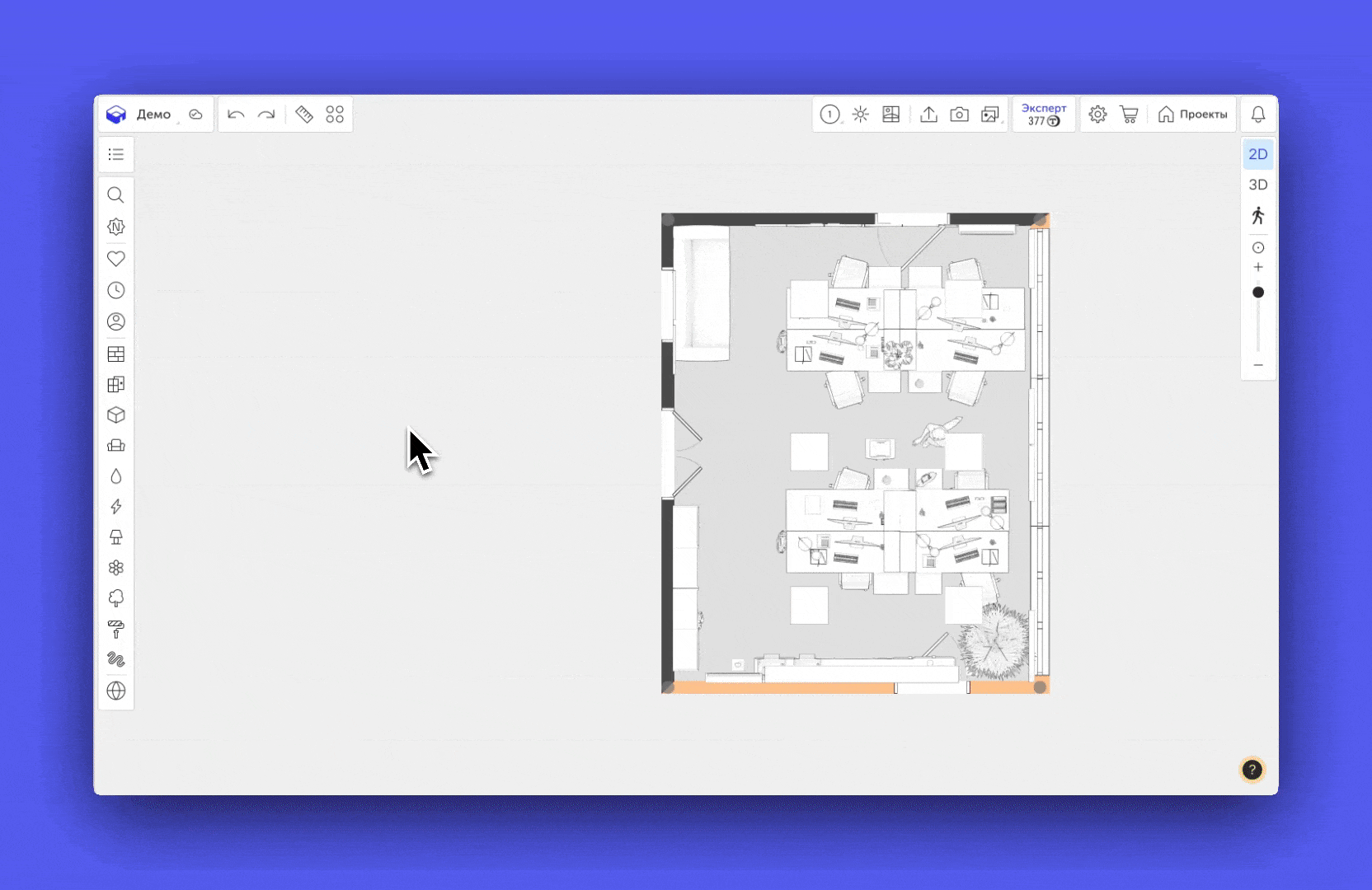

Как добавить текст на план

1. Выберите инструмент «Текст» в панели элементов условных объектов.
2. Кликните на плане в нужной точке — появится рамка с полем для ввода текста.
3. Справа вверху откроется меню настройки текстового объекта.

Управление текстом

После добавления текст окружён рамкой с управляющими элементами:

• Контролы изменения размера расположены по центру каждой стороны рамки. Наведите курсор, зажмите левую кнопку мыши и потяните, чтобы изменить размеры поля.
• Контрол поворота расположен сверху рамки — позволяет задать угол наклона текста.
• Перемещение осуществляется простым перетаскиванием текста — наведите курсор, зажмите левую кнопку мыши и перетащите объект в нужное место.

Панель управления текстом

При выделении текстового объекта справа отображается панель с несколькими блоками настроек:

Блок копирования и расположения

• Копировать (значок двух квадратов) — создаёт копию выделенного текста. Также можно использовать сочетания клавиш Ctrl + C и Ctrl + V(на Mac: Cmd ⌘ + C, Cmd ⌘ + V). Альтернативный способ: зажмите Alt (на Mac: Option ⌥) и перетащите текст — создастся копия. Для повторного копирования используйте Ctrl + D (на Mac: Cmd ⌘ + D).
• Над всеми (стрелка вверх) — перемещает текст поверх других условных объектов.
• Под всеми (стрелка вниз) — перемещает текст под все условные объекты.
• Применить ко всем (значок кисти) — применяет стиль текущего текста ко всем текстам на активном этаже.
• Удалить (значок корзины) — удаляет текстовый объект. Также можно нажать Delete на клавиатуре.

Ввод текста и расположение

• Поле ввода — сюда вводится текст. Можно писать в несколько строк, нажимая Enter для перехода на новую строку.
• Выравнивание текста — позволяет выровнять текст по левому краю, центру или правому краю относительно рамки.
• Добавление обозначения площади (значок «м²») — вставляет символы «м²» в конец текста.
• По центру комнаты — перемещает текст в центр ближайшего помещения. Если текст находится вне комнаты, кнопка не сработает.

Настройки внешнего вида

• Размер текста — можно задать от 8 до 72 пунктов. Изменяется с помощью слайдера, ввода числа в поле, кнопок ↑ и ↓ рядом с полем. Если указать недопустимое значение (<8 или >72), программа автоматически установит ближайшее допустимое значение.
• Цвет текста — выбирается в стандартной палитре Color picker.
• Поворот текста — угол можно задать через слайдер, вводом значения вручную, выбором из готовых пресетов.
