Обозначения на плане. Размеры

Инструменты «Обозначения на плане» нужны, чтобы добавлять условные графические элементы и размеры в проект на чертеже. Это помогает точно отразить планировку и сделать проект понятным для исполнителей и заказчиков.

Функция доступна только в режиме 2D. В режимах 3D и Прогулка этот раздел недоступен.

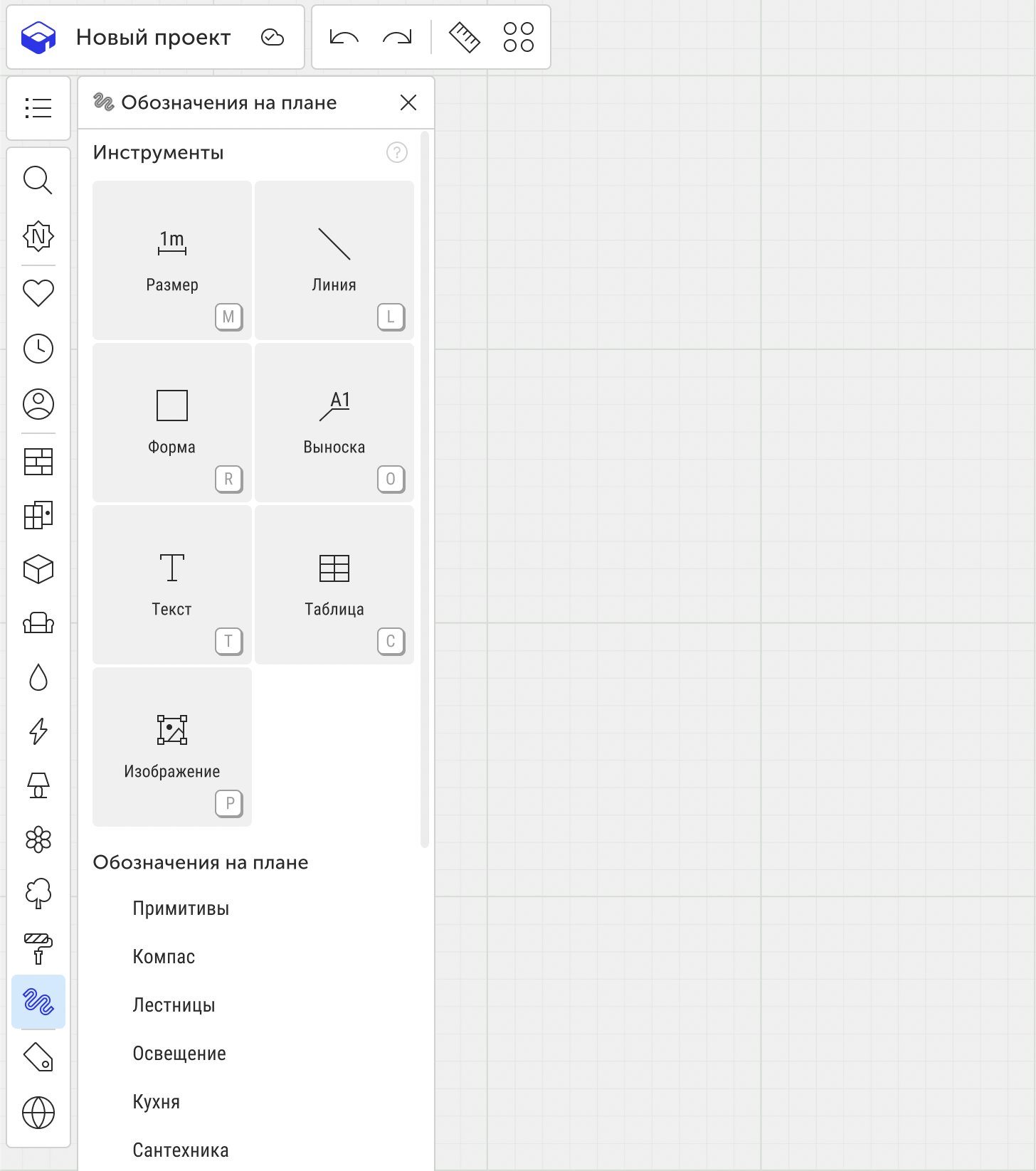

Как открыть меню обозначений:

1. Перейдите в режим 2D.
2. Нажмите на раздел «Обозначения на плане» в левом меню.
3. Откроется панель с инструментами для чертежей и каталог условных обозначений.
4. Выберите нужный инструмент кликом левой кнопкой мыши. Также можно использовать горячие клавиши — они отображены в правом нижнем углу каждого инструмента.

Работа с инструментом «Размер»

Инструмент «Размер» позволяет показать расстояние между двумя точками.

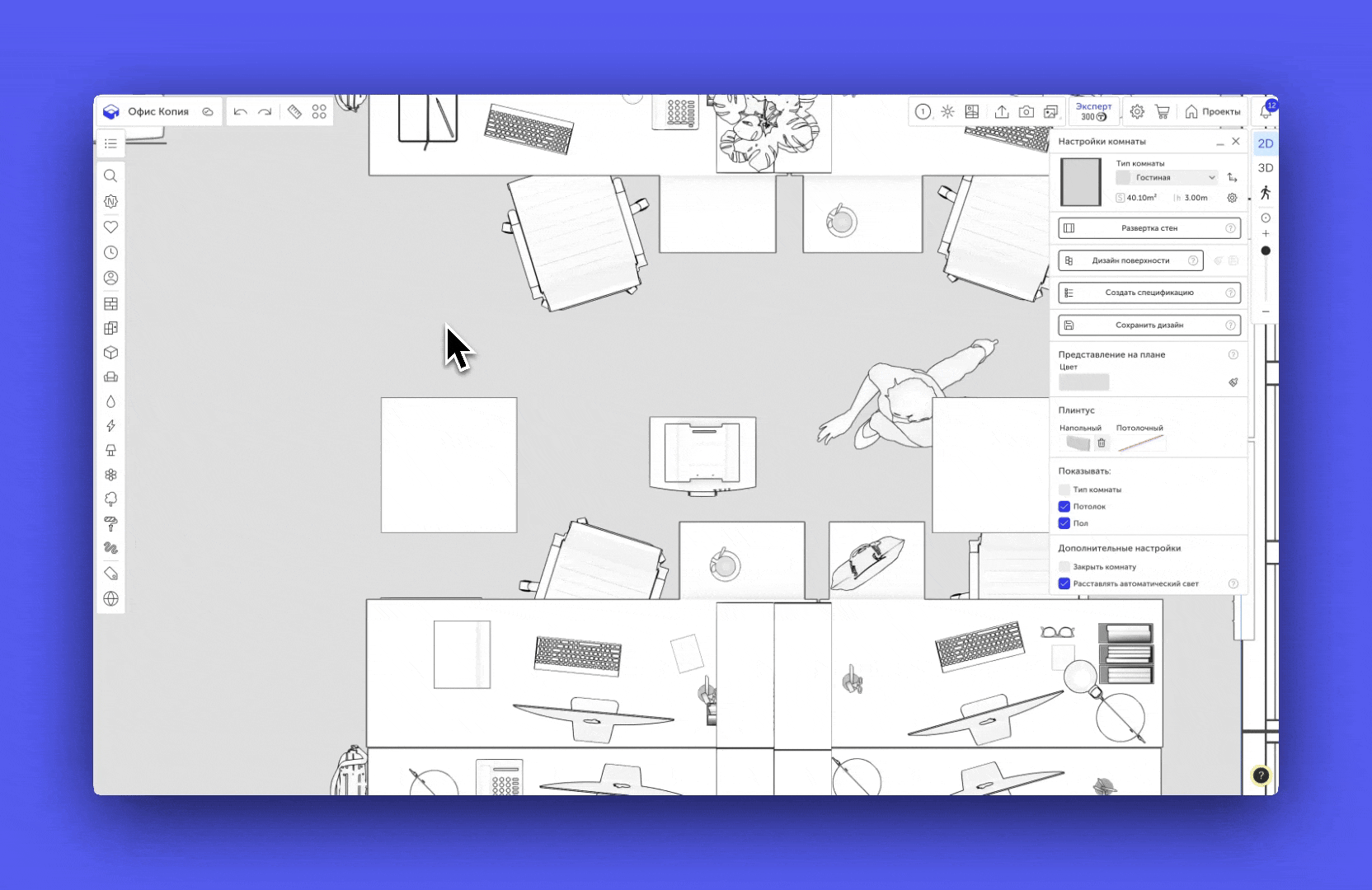

Как установить размер:

1. Выберите инструмент «Размер».
2. Установите первую точку на плане.
3. Установите вторую точку.
4. Задайте высоту выносных линий — наведите и кликните в нужном месте.

После установки размер остаётся активным — вы можете сразу добавлять следующие размеры.

На размерной линии отображается расстояние между двумя точками.

Копирование размеров

Размер можно скопировать несколькими способами:

• Выделите размер → нажмите Ctrl+C, затем Ctrl+V.
• Выделите размер → зажмите Alt и перетащите копию.
• После создания копии с помощью Alt можно сделать дополнительные копии, нажав Ctrl+D.

Меню настройки размера

При выборе размерной линии справа открывается меню «Условный объект — Размер», состоящее из нескольких блоков.

Настройка положения:

• Над всеми (стрелка вверх) — перемещает размер над другими обозначениями.
• Под всеми (стрелка вниз) — перемещает размер под другими обозначениями.
• Применить ко всем (кисточка) — применяет текущий стиль размера ко всем размерам на этаже.
• Удалить (корзина) — удаляет выбранный размер. Также можно нажать клавишу Delete.

Линии: вид и цвет:

• Начало / Конец — выбор одного из четырёх вариантов соединения выносной и размерной линий.
• Цвет — выбор цвета линий через Color picker.

Настройка текста:

• Размер текста — можно задать от 8 до 72 пунктов с помощью слайдера, стрелками вверх/вниз, вручную ввести число.
• Если ввести значение меньше 8 или больше 72, автоматически установится 8 или 72.
• Цвет текста — выбор цвета числового значения через Color picker.
• Отразить — меняет расположение размерного числа: над или под линией.

Размерное значение:

• Длина — расстояние между выносными линиями. Можно изменить слайдером, стрелками, вручную, введя положительное число. При этом правая выносная линия сдвигается.
• Своё значение — при активации этого чекбокса поле «Длина» меняется на поле «Значение». Сюда можно ввести произвольное число или текст (например, «ширина шкафа»). В этом случае положение выносных линий не меняется.

Единицы измерения. Если включён чекбокс «Единицы измерения», к числу на размерной линии добавляются текущие единицы измерения (мм, м и т.д.).
