Обозначения на плане. Таблица

Таблица — это условный объект, который можно добавить на план для наглядного представления данных: наименований, размеров, текстур и других элементов. Она используется, чтобы структурировать информацию прямо в проекте, например, для создания спецификации или пояснений.

Таблица добавляется через панель условных объектов. После выбора инструмента на экране появится подсказка с предложением указать точку вставки.

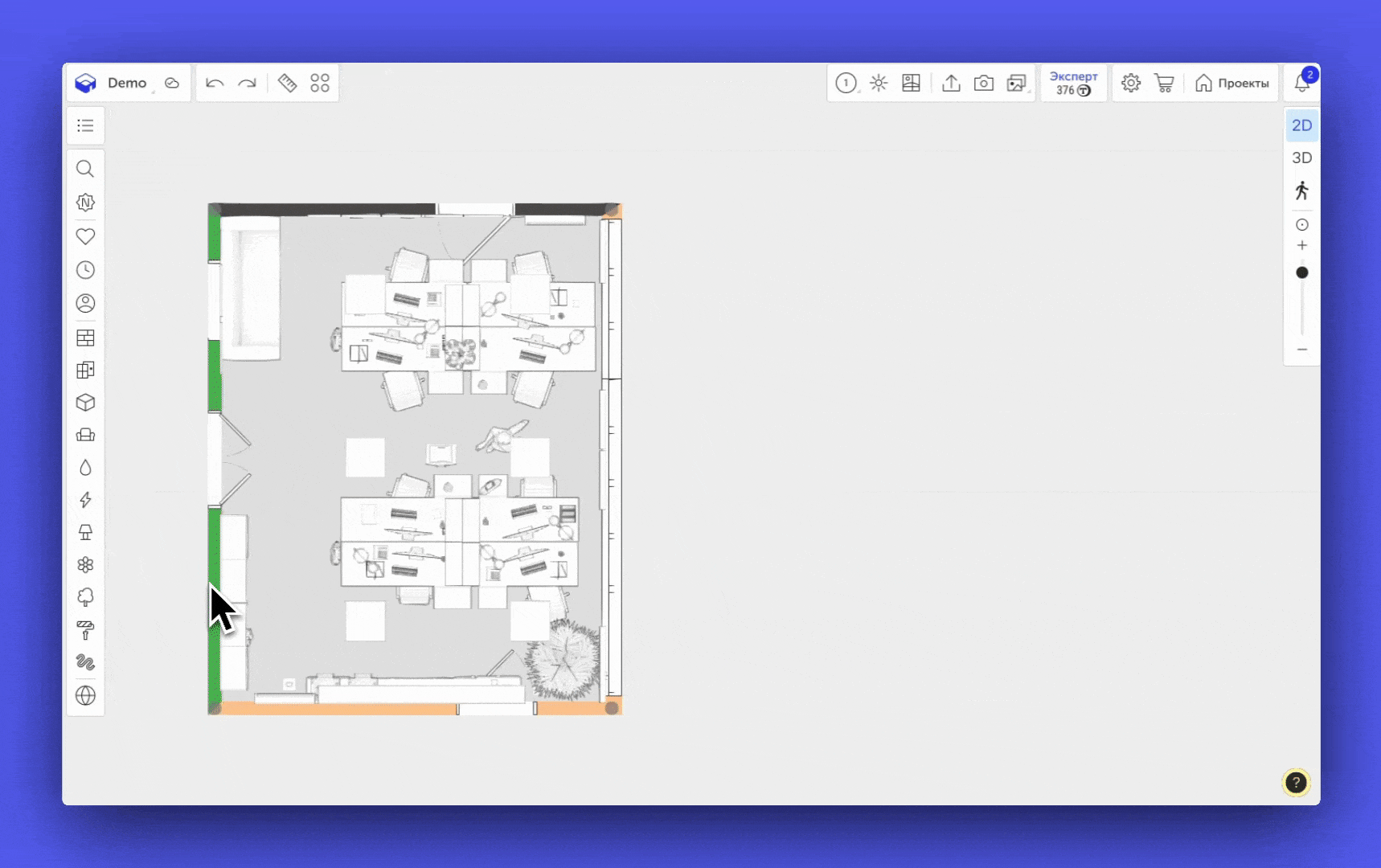

Добавление таблицы

1. Выберите инструмент «Таблица» на панели условных объектов.
2. Укажите точку вставки — клик левой кнопкой мыши зафиксирует центр таблицы.
3. После добавления таблицы откроется меню «Условный объект» → «Таблица».
4. Таблица будет выделена рамкой с управляющими точками на углах. Их можно перетаскивать для изменения размеров.

По центру правой и нижней границы таблицы отображаются кнопки для добавления и удаления строк и столбцов.

Особенности работы с таблицей

Таблица имеет двухступенчатую систему выделения:

• Первый клик — выделение всей таблицы.
• Второй клик — выделение конкретной ячейки.
• Снятие выделения происходит в обратном порядке.

Для перемещения таблицы:

• Перетащите её за любую область, если таблица не выделена.
• Или перетащите за границы ячеек.

Добавление контента в таблицу

В таблицу можно добавлять:

• 2D-превью объектов из каталога или из планировки.
• Текстуры и элементы плана.

Как добавить:

1. Выделите таблицу.
2. Перетащите нужный элемент в ячейку левой кнопкой мыши.

Панель управления таблицей

В меню «Условный объект» → «Таблица» доступны следующие инструменты:

Положение на плане

• Над всеми (стрелка вверх) — переместить таблицу выше всех других условных объектов.
• Под всеми (стрелка вниз) — переместить ниже всех условных объектов.

Структура таблицы

• Добавить ряд (плюс снизу) — добавить строку снизу.
• Добавить столбец (плюс справа) — добавить столбец справа.

Стили

• Применить ко всем (кисть) — применить текущий стиль ко всем таблицам на этаже.
• Сброс (стрелка назад) — вернуть таблицу к настройкам по умолчанию, очистить все ячейки.
• Удалить (корзина) — удалить таблицу. Также можно нажать клавишу Delete.

---

Настройка таблицы

Размеры

• Высота строк — в пунктах (min: 5 ед.). Настройка: слайдер, поле ввода или стрелки ↑/↓.
• Ширина столбцов — в пунктах (min: 10 ед.). Аналогичные способы изменения.
• Отступ внутри ячеек — от 0 до половины высоты строки.

Текст в ячейках

• Размер текста — от 1 ед. При неверном значении подставляется «1».
• Цвет текста — выбирается через Color picker.
• Выравнивание по вертикали — по верхнему краю, центру или низу ячейки.
• Выравнивание по горизонтали — по левому краю, центру или правому краю.

Границы таблицы

• Цвет границ — выбор цвета через Color picker.
• Глаз — скрытие/отображение линий таблицы.

Фон таблицы

• Цвет ячеек — фон через Color picker.
• Глаз — скрытие/отображение фона ячеек.

Настройка ячеек таблицы

При клике на ячейку открывается меню «Условный объект» → «Ячейка». Это меню позволяет:

• Начать сразу вводить текст.
• Настроить внешний вид конкретной ячейки.

Панель ячейки включает:

• Сброс — сбросить стиль и очистить ячейку.
• Отступ — от 0 до половины высоты строки.
• Поле ввода текста — содержит введённый текст.
• Размер текста — от 1 ед.
• Цвет текста — через Color picker.
• Выравнивание текста — по вертикали и горизонтали.
• Цвет фона ячейки — через Color picker.
• Глаз — скрытие фона ячейки.

Добавление изображений в ячейку

В блоке «Изображение» при клике на превью открывается меню выбора источника:

• С компьютера;
• По ссылке;
• Из каталога.

Изображение добавляется в ячейку аналогично вставке изображения в форму.

Настройка строк и столбцов

При выделении ячейки, слева и сверху таблицы появляются элементы для выделения строки и столбца. Их настройки аналогичны настройкам таблицы и ячейки, но применяются ко всей строке или столбцу.
