Развертки

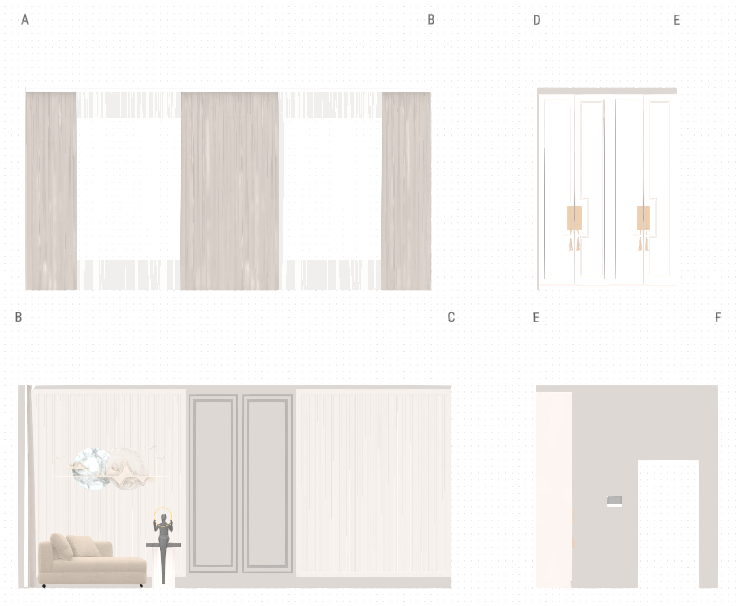

Развёртка стен — это специальный режим в Планоплане, который позволяет создавать и редактировать плоское представление внутренних стен помещения, а также пола и потолка. Он особенно полезен для подготовки проектной документации и визуального отображения расстановки мебели, декора и других элементов вдоль стен.

Как открыть режим развёртки стен

Открыть режим развёртки стен можно несколькими способами в зависимости от текущего режима работы:

В 2D-режиме:

1. Выделите комнату, для которой требуется создать развёртку.
2. В правом меню настроек комнаты нажмите кнопку «Развёртка стен».

В 3D-режиме:

1. Выделите пол, потолок или стену нужной комнаты.
2. В правом меню (настройки пола, потолка или стены) нажмите кнопку «Развёртка стен».

В режиме «Дизайн поверхности»:

1. Выделите стену, пол или потолок.
2. В правом меню настроек нажмите кнопку «Развёртка стен».

После этого откроется рабочее пространство для создания и редактирования развёртки.

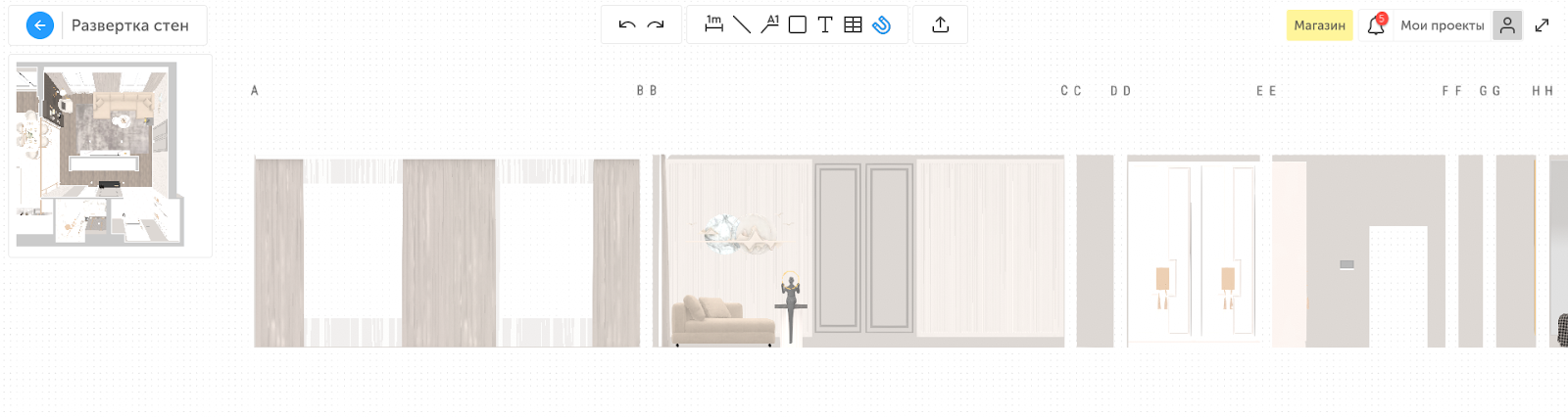

Интерфейс режима развёртки

После открытия режима развёртки на экране появится отдельная рабочая область. Её интерфейс состоит из следующих элементов:

Верхний левый угол:

• кнопка выхода из режима развёртки обратно в 3D-режим;
• миникарта помещения. Чтобы определить, где находится нужная стена, кликните на неё — она подсветится как в рабочей области, так и на миникарте.

Рабочая область:

• стены можно перетаскивать в любое удобное положение. Для этого зажмите левую кнопку мыши и переместите стену;
• допускается любая комбинация расположения стен — размещайте их так, как вам удобно для работы.

Верхняя панель инструментов:

Содержит элементы для оформления развёртки:

• Размер;
• Ломаная линия;
• Выноска;
• Форма;
• Текст;
• Таблица;
• Изображение;
• Привязки — включает направляющие и вспомогательные элементы для точного позиционирования объектов.

Левая часть экрана:

• «Отмена» — отмена последнего действия;
• «Возврат отмены» — повтор последнего отменённого действия.

Правая часть экрана:

• «Экспорт» — переход к настройкам экспорта развёртки.

Экспорт развёртки

Нажмите кнопку «Экспорт», чтобы сохранить изображение развёртки.

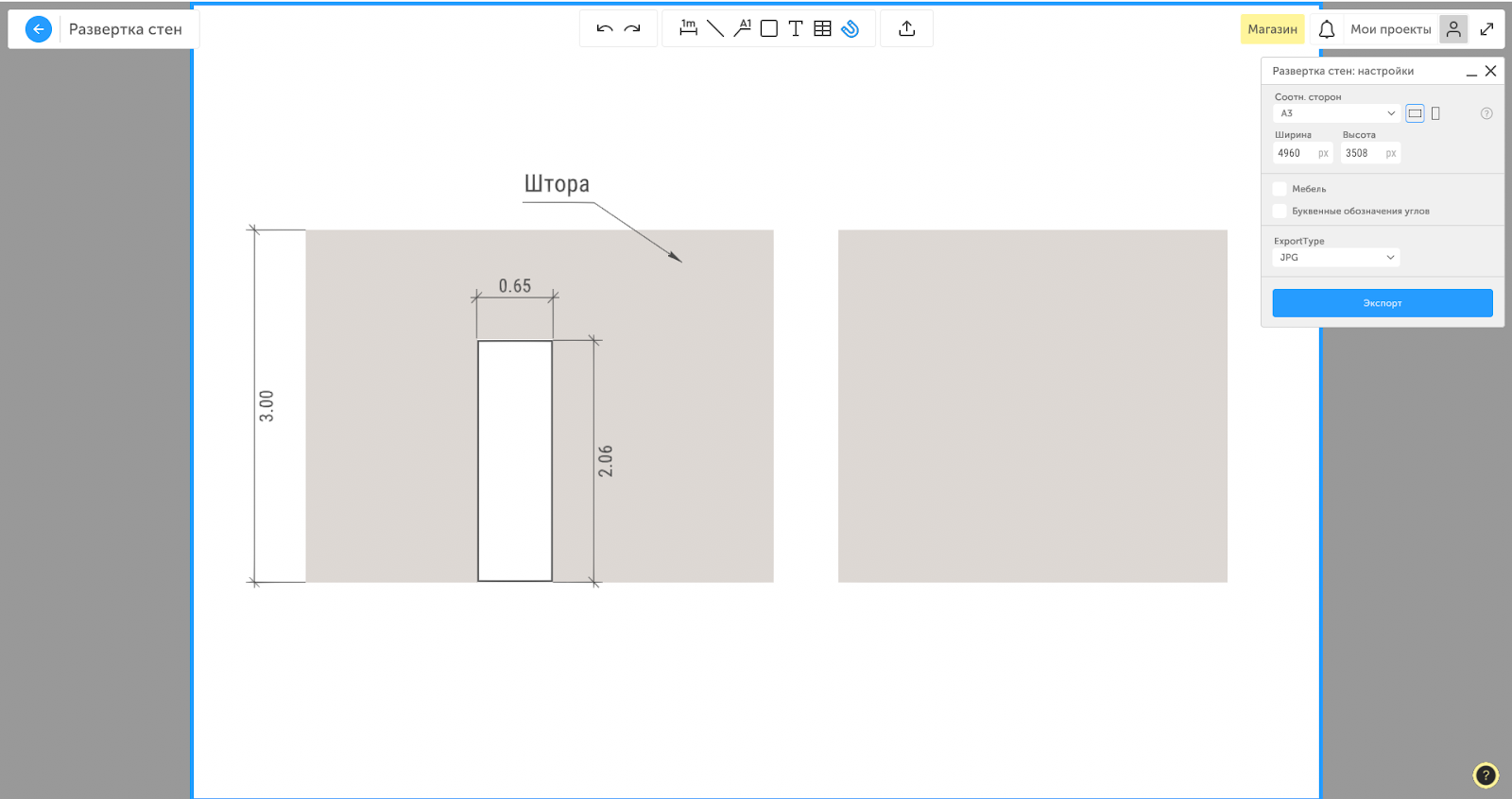

Настройка положения и масштаба

В режиме экспорта:

• перемещайте план зажатой правой кнопкой мыши;
• изменяйте масштаб изображения колёсиком мыши;
• область, которая будет экспортирована, обведена синей рамкой.

Настройка параметров изображения

В меню настроек экспорта можно указать:

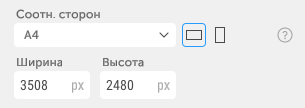

Соотношение сторон — выберите из предложенных вариантов:

• A4 (2480×3508 px);
• Letter (2551×3295 px);
• 1:1 (1000×1000 px);
• 3:4 (1500×2000 px);
• 16:9 (1080×1920 px);
• A3 (4960×3508 px);
• Custom — для ручного ввода ширины и высоты (не более 8000×8000 px).

Ориентация рамки — горизонтальная или вертикальная.

Ширина и Высота — можно указать вручную (с клавиатуры), с помощью стрелок ↑/↓ или слайдера. Рядом с полями есть значок замка: при его активации значения ширины и высоты изменяются пропорционально.

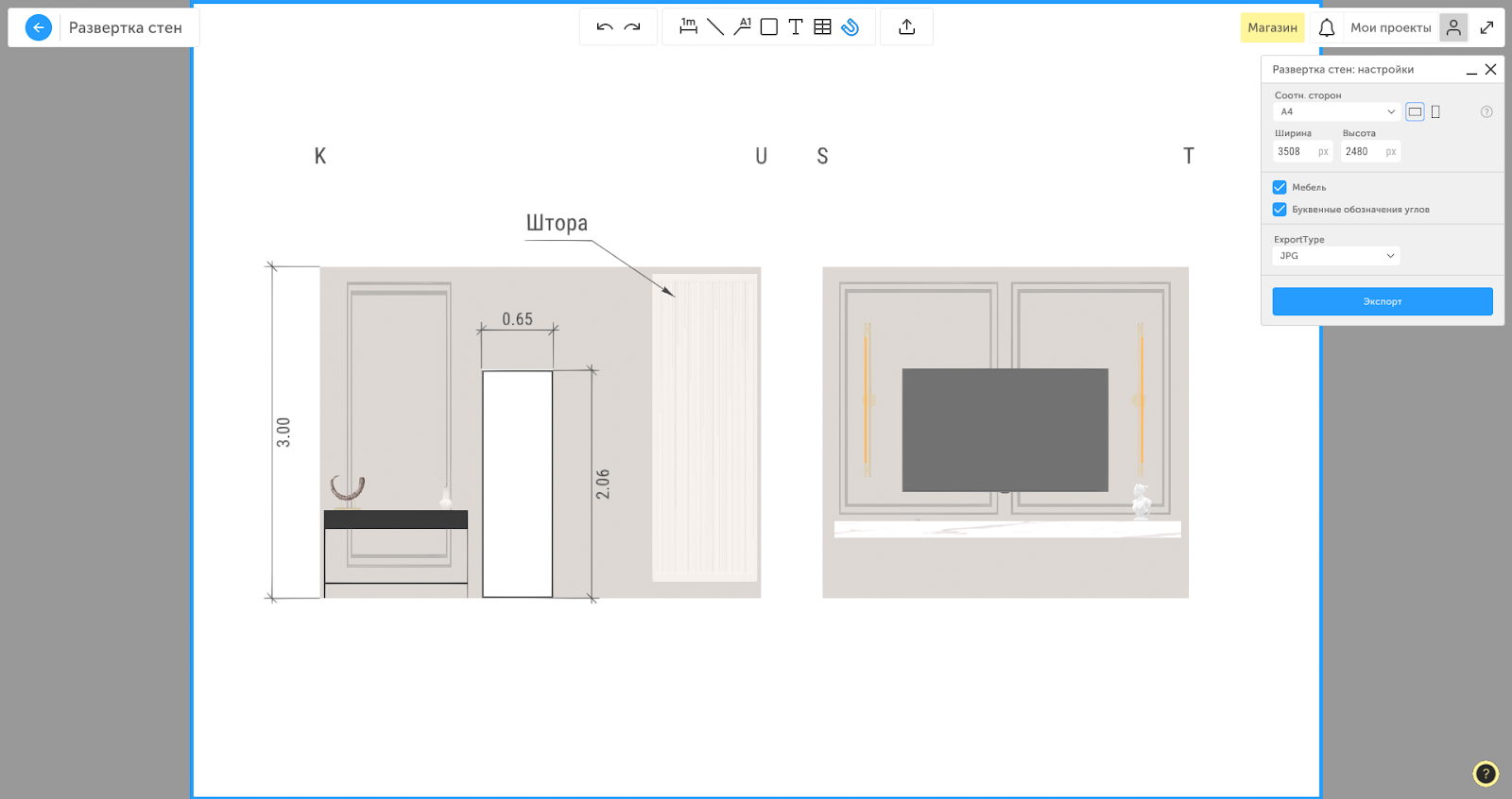

Отображение контента

Можно управлять отображением отдельных элементов на развёртке. При отключении соответствующего чекбокса элемент будет скрыт из рабочей области:

• Мебель — скрывает всю мебель, примыкающую к стенам;
• Буквенные обозначения углов — отключает автоматические подписи углов;
• Обводка стен — включает тонкую линию обводки, которая помогает воспринимать светлые стены.
• Грани объектов — включает отображение граней на объектах.

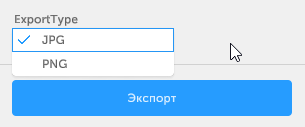

Формат изображения

Развёртку можно экспортировать в следующих форматах:

• JPG;
• PNG.

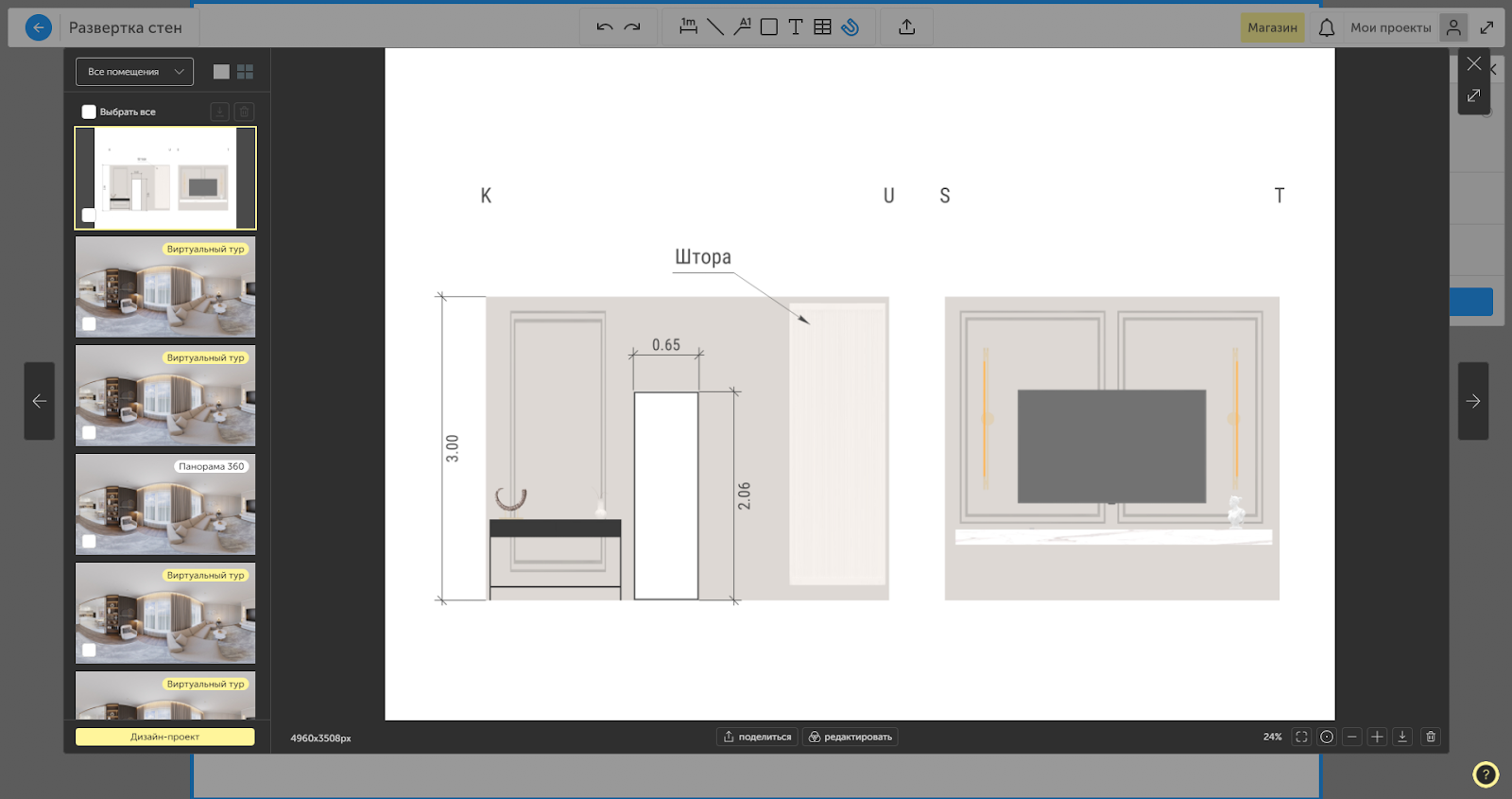

После нажатия кнопки «Экспорт» изображение будет сохранено и автоматически добавлено в галерею проекта.
