Форма

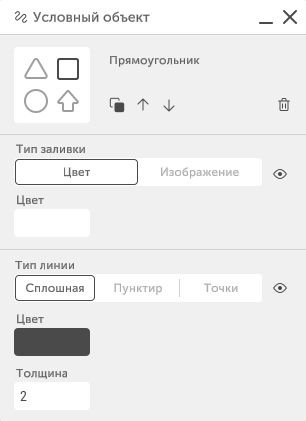

При добавлении формы в проект, справа вверху открывается меню «Условного объекта» «Прямоугольник». По умолчанию добавляется форма «Прямоугольник» В окошке превью выбранная форма подсвечена черным цветом. У добавленной формы есть рамка выделения, контролы изменения размера формы по краям и центру сторон рамки выделения. Изменение размера формы осуществляется наведением курсора на нужный контрол, зажатием левой кнопки мыши и перемещением его. Также с помощью контрола поворота, расположенного в верхней части рамки выделения, можно повернуть форму под нужным углом. Изменение положения формы осуществляется наведением курсора на форму, зажатием левой кнопки мыши и перемещением положения курсора.

Блок настройки положения и вида формы

Превью формы можно выбрать нужный вид формы условного объекта. При наведении курсора на нужную форму, она подсвечивается синим цветом. Выбор осуществляется кликом левой кнопкой мыши. После смены вида формы условного объекта, при добавлении новых форм, добавляется форма последнего вида.

Копировать (два квадрата) — создает копию формы. Также выделенную форму можно скопировать через сочетание клавиш Ctrl+c, Ctrl+v. Также можно выделить форму, зажать Alt и «тащить». После копирования с помощью Alt можно сделать копии формы с помощью Ctrl+d.

Над всеми (стрелка вверх) — перемещает форму вверх над всеми условными объектами.

Под всеми (стрелка вниз) — перемещает форму вниз под все условные объекты.

Удалить (корзина) — удаляет форму. Выделенную форму можно удалить, нажав на клавиатуре кнопку Delete.

Блок настройки заливки формы

Тип заливки — выбор заливки между цветом или изображением

Цвет — выбор цвета заливки в Color picker.

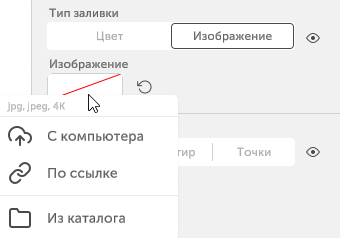

Изображение — при выборе типа заливки «Изображение» и клике на превью открывается меню выбора загрузки изображения: с компьютера, по ссылке или из каталога.

Сброс пропорций — после изменений размеров формы с изображением, нажатие на данную кнопку возвращает исходное соотношение сторон изображения с большей строной равной 2 метра.

Глаз — скрытие заливки формы. После скрытия заливки кнопка меняется на закрытый глаз

Блок настройки типа линии формы

Тип линии — выбор отображения контура формы осуществляется из трех предустановленных типов: сплошная, пунктир или точки.

Глаз — скрытие линии контура формы. После скрытия линии контура формы кнопка меняется на закрытый глаз

Блок настройки цвета линии контура формы

Цвет — выбор цвета линии контура в Color picker.

Блок настройки толщины линии контура формы

Толщина — минимальное значение толщины 1. Изменить толщину можно с помощью слайдера, ввода значения в поле ввода и с помощью стрелок вверх/вниз.
