Развёртка стен в дизайн-проекте

Дизайнер интерьера на определённом этапе перестаёт удивляться заказчикам. Он начинает удивляться чертежам. Точнее — тому, как легко на них не заметить очевидного: проход между диваном и стеной оказывается слишком узким, розетка расположена за холодильником, а полка над рабочим столом нависает аккурат на уровне головы.

Развёртка стен — один из немногих документов, где эти ошибки ещё можно поймать до начала отделки. Но только если на ней есть не только стены и мебель, но и понимание того, как человек с разными антропометрическими данными взаимодействует с пространством.

В Планоплане это решается двумя вещами: гибким редактором развёрток (стен, пола, потолка) и возможностью размещать на чертеже людей — не абстрактных, а подходящих под конкретный сценарий. О том, как они работают вместе и почему это полноценный рабочий инструмент, читайте в нашем материале ниже.

Что такое развёртка и почему она не терпит приблизительности

Развёртка стен — это ортогональная проекция помещения на плоскость. Говоря проще: каждая стена «раскладывается» на плоский чертёж в едином масштабе. Туда же попадают окна, двери, встроенная и отдельно стоящая мебель, розетки, выключатели, декоративные элементы.

У такого чертежа три принципиально разные функции.

Для строителей — это инструкция. Рендеры бесполезны на объекте, потому что не содержат привязок. Развёртка даёт точные координаты: на какой высоте розетка, где начинается и заканчивается плитка, как стыкуются материалы в углах.

Для расчётов — это измерительный инструмент. С помощью развёртки можно высчитать площади стен под покраску, обои или штукатурку, вычитая проёмы. Без неё закупка отделочных материалов превращается в игру с высокими ставками.

Для контроля — это спасательный круг. Именно на развёртке видно, что диван перекрывает батарею, что проход сужается до 50 см, а выключатель оказывается за открытой дверью. И заказчик на таком чертеже сразу понимает, почему нельзя «просто чуть подвинуть» шкаф.

В Планоплане развёртка не рисуется заново. Она формируется автоматически на основе 3D-модели, но оставляет дизайнеру полный контроль над оформлением. Об этом — в следующем разделе.

Как устроен редактор развёрток в Планоплане

В программе есть режим, который позволяет работать с развёрткой стены, пола или потолка. Доступ к нему — через 3D-режим из окна настроек соответствующего объекта. Все изменения, которые вы вносите в планировку или расстановку мебели, автоматически подтягиваются в уже открытую развёртку. Это избавляет от ситуации, когда чертёж живёт своей жизнью, а модель — своей.

Интерфейс редактора включает несколько ключевых вещей.

• Миникарта помещения. Помогает быстро сориентироваться, какая именно стена сейчас перед вами. Клик по стене подсвечивает её на всех видах.
• Свободное размещение стен на рабочем поле. Вы не привязаны к жёсткой сетке — можете перетаскивать стены и компоновать их так, как удобно для печати или показа.
• Набор инструментов для оформления: размерные линии, ломаные линии (для обводки сложных зон), выноски с пояснениями, фигуры, текстовые блоки, таблицы и вставка изображений. Все эти элементы «прилипают» к стене — при её перемещении они поедут следом.
• Гибкое управление видимостью. Можно скрыть по отдельности окна, двери, плинтуса. Это помогает делать разные версии чертежа: для себя, для заказчика, для бригады.

Экспорт — в JPG или PNG. Перед сохранением выбираете соотношение сторон (доступны стандартные A4, A3 и кастомные размеры вплоть до 8000×8000 пикселей), ориентацию (книжную или альбомную) и то, какие элементы попадут в финальное изображение.

Почему эргономика на развёртке — это не про справочники из прошлого века

Проектирование пространства традиционно опирается на антропометрические данные. Чаще всего используют три ориентира: показатели для человека невысокого, среднего и высокого роста. В профессиональной среде это называют 5-м, 50-м и 95-м перцентилем.

Эта схема работает — но с оговоркой. Большинство подробных эргономических таблиц, которые до сих пор кочуют из книги в книгу, были составлены десятилетия назад. Тогда дом рассматривали как сугубо функциональную единицу. Один из архитекторов прошлого века, Ле Корбюзье, сформулировал это предельно жёстко: жильё — это машина для сна, еды, хранения и гигиены. Четыре задачи, никакой лишней сложности.

Сегодня подход неузнаваемо изменился. Пространство должно отражать образ жизни человека, его работу, увлечения, семейные ритмы. В одной комнате могут пересекаться зона для удалённой работы, детский уголок, место для тренировок и классическая гостиная. Старые нормативы такую многозадачность не учитывают — они просто не были под неё заточены.

Поэтому современный дизайнер, безусловно, держит в голове базовые размеры (ширина прохода, высота столешницы, глубина полки). Но финальное решение он принимает, глядя не на ГОСТ, а на конкретного человека и его сценарии. И вот здесь развёртка становится идеальным полем для проверки.

Люди на развёртках: как перестать гадать и начать видеть

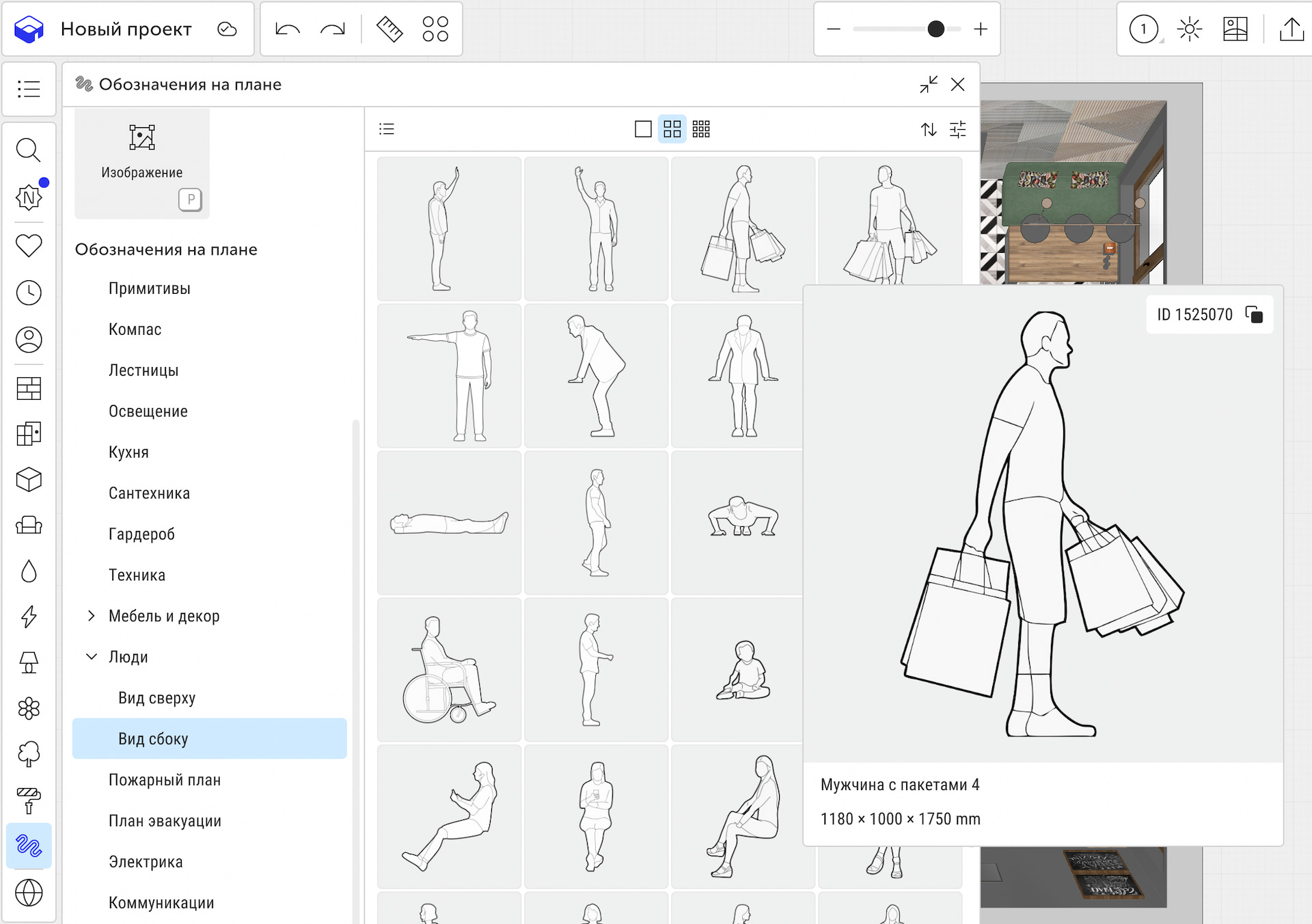

В каталоге Планоплана есть раздел «Обозначения на плане», а внутри — подраздел «Люди». Это не одна схематичная фигурка для масштаба, а целый набор вариантов, которые можно перетащить на план или развёртку.

Зачем это нужно, если дизайнер и так всё понимает?

Одно дело — знать, что проход должен быть минимум 60 см. Другое дело — увидеть на чертеже, как человек среднего роста наклоняется к нижнему ящику комода, а голова уходит под навесную полку. Или как дверца шкафа, открываясь, задевает локоть. Или как зона у гладильной доски становится неудобной для высокого члена семьи.

Функция позволяет:

• проверить эргономику рабочих зон (кухня, ванная, кабинет);
• показать заказчику физику взаимодействия с интерьером до того, как стены уже возвели;
• сравнивать разные сценарии — один человек, два, с ребёнком на руках, в инвалидном кресле (если это релевантно).

Нормативная база остаётся фундаментом. Но чертёж, на котором есть не только стены и мебель, но и сам человек, перестаёт быть абстракцией. Он становится документом, который реально защищает от ошибок.

Заключение

Развёртка в дизайн-проекте редко бывает в центре внимания. Но именно она чаще всего спасает от переделок. В Планоплане этот чертёж не нужно рисовать вручную и перерисовывать при каждом изменении планировки. А наличие в каталоге разных обозначений людей превращает развёртку из статичной картинки в инструмент проверки движений, жестов и повседневных привычек. Попробуйте редактор развёрток в своём следующем проекте. Возможно, именно он поможет заметить то, что раньше ускользало от внимания.
