Загрузка моделей

Если в нашем каталоге нет нужной вам модели, ее можно загрузить в редактор, используя встроенный загрузчик моделей. К загрузке возможны форматы FBX, DAE, 3DS, OBJ и SKP.

Для этого в моем каталоге необходимо нажать кнопку «Модели», затем «Добавить модель» и выбрать формат модели которую хотите загрузить.

При выборе кнопки «Модель» откроется встроенный загрузчик в котором при первом запуске появятся подсказки по работе загрузчика. При выборе кнопки «Модель SketchUp» — окно выбора модели.

Встроенный загрузчик

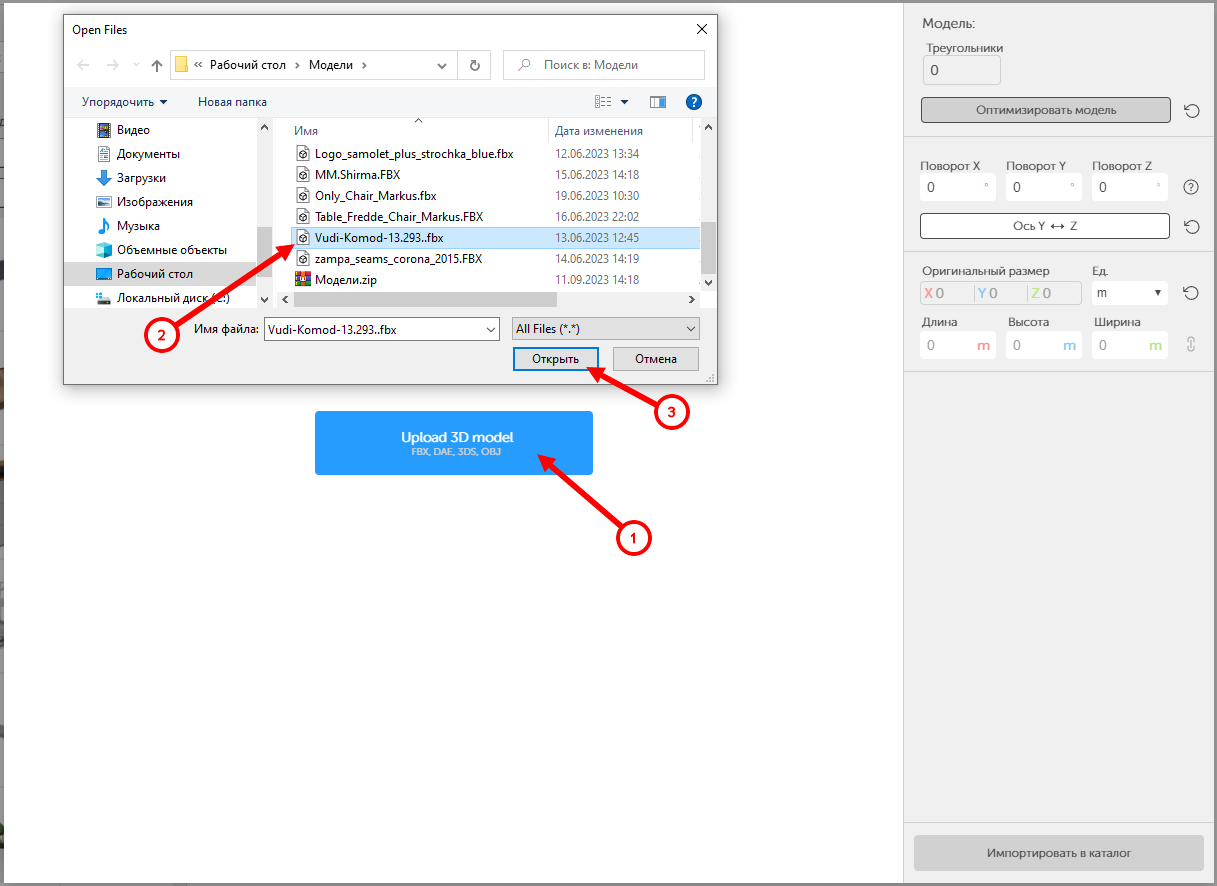

При выборе загрузки моделей формата  FBX, DAE, 3DS, OBJ откроется встроенный загрузчик. При нажатии кнопки Upload 3D model откроется окно выбора файла.

У загружаемых моделей есть ограничение по количеству полигонов (треугольников) — не более 200 000 шт.
Если у загружаемой модели полигонов больше, то появится предупреждение

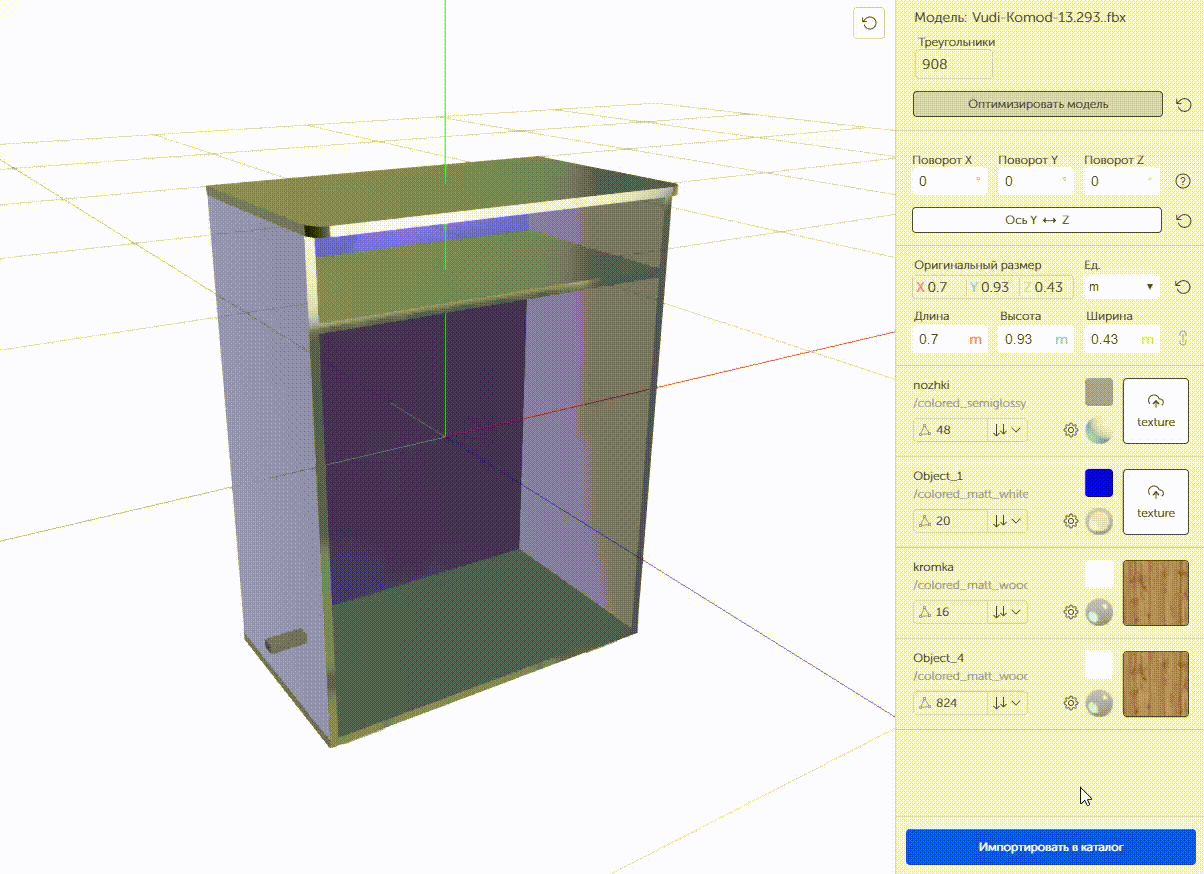

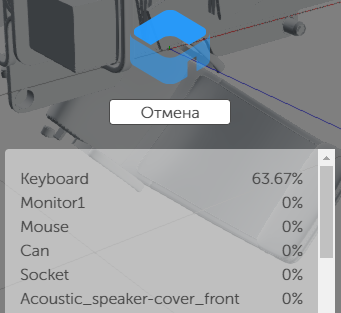

и кнопка «Оптимизировать модель» станет активна. При нажатии на нее произойдет общая оптимизация всех элементов модели. Оптимизация может потребовать продолжительного времени, но можно прервать оптимизацию в любое время нажав кнопку «Отмена»

После завершения оптимизации статус предупреждения изменится. Можно дальше продолжать настройку загружаемой модели.

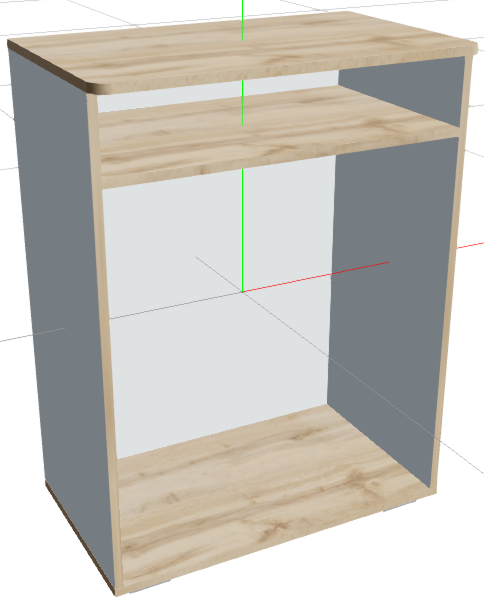

Если качество оптимизации не устраивает, например элементы модели, которые находятся на виду потеряли очертания, можно сбросить автоматическую оптимизацию

и оптимизировать отдельные части модели, где:

Original — элемент не оптимизируется

Low — слабая оптимизация (количество треугольников немного сокращается, отображение элемента почти не изменяется)

Medium — средняя оптимизация (количество треугольников сокращается, отображение элемента возможно изменится)

High — сильная оптимизация (количество треугольников существенно сокращается, отображение элемента изменится)

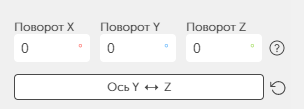

В следующем блоке можно настроить поворот модели или смену осей координат. Так же присутствует кнопка сброса внесенных изменений.

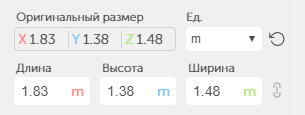

В блоке размеров можно увидеть оригинальные  размеры полученные из настроек модели при ее открытии, а также поля ввода, с помощью которых можно изменить итоговый размер загружаемых моделей и выбрать единицы измерения. Так же присутствует кнопка сброса всех внесенных изменений.

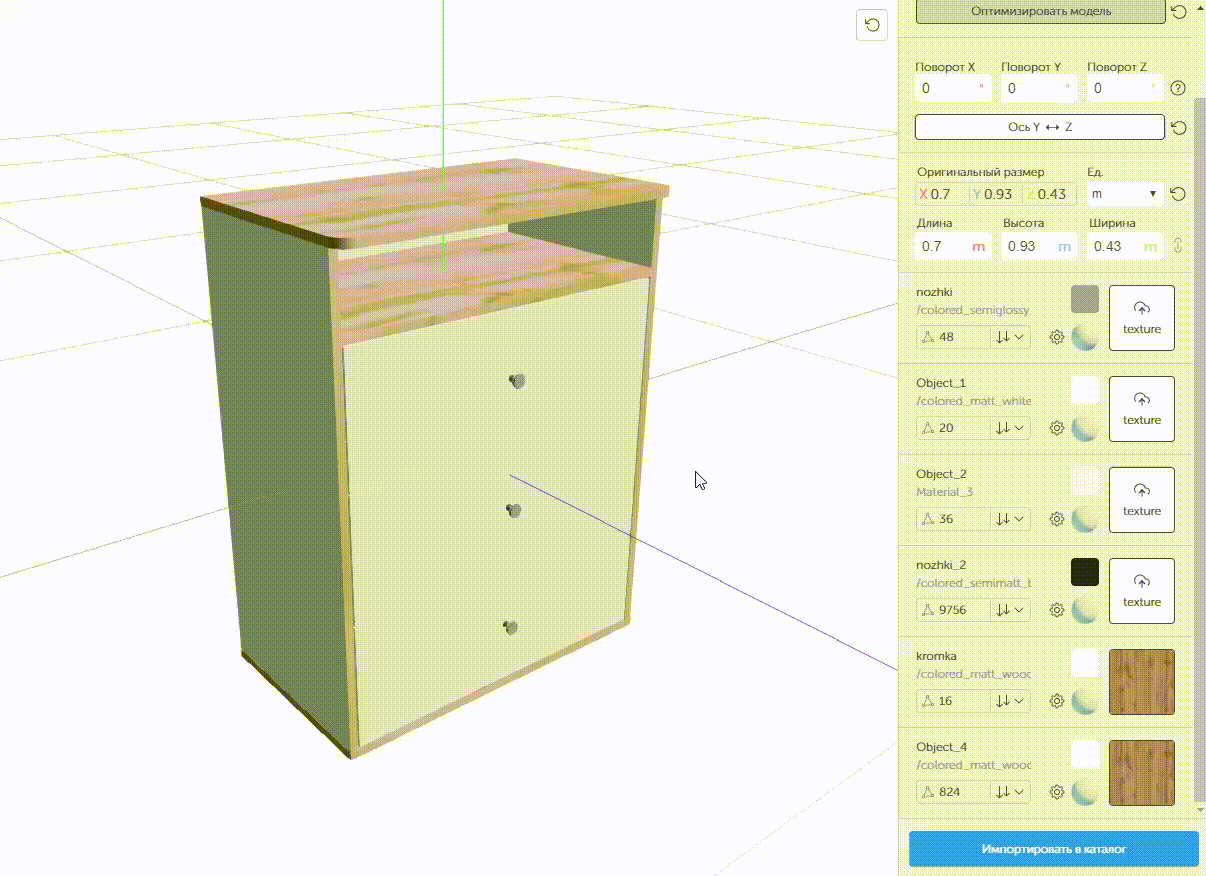

В следующем блоке можно настроить отдельный элемент модели. Для того, чтобы выбрать элемент нужно кликнуть на него левой кнопкой мыши при этом элемент подсветится справа в списке элементов, либо кликнуть на название элемента в списке — соответствующий элемент модели подсветится.

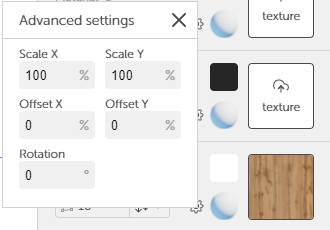

У каждого элемента можно настроить материал: задать его цвет, текстуру, изменить параметры (размер, смещение, поворот). Каждый элемент можно оптимизировать отдельно от всей модели..

При необходимости, лишние элементы модели можно удалить кнопкой Delete на клавиатуре.

В любой момент модель можно восстановить в ее исходное состояние, нажав общую кнопку сброса.

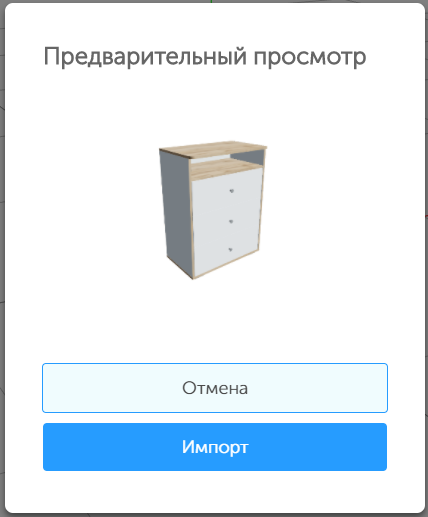

После подготовки модели нужно нажать кнопку «Импортировать в каталог» и после просмотра предварительного превью будущей модели нажать кнопку «Импорт»

После чего модель встанет в очередь на импорт.

За импорт моделей отвечает несколько сервером, так что обычно импорт не занимает длительного времени.

Когда начнется просчет модели, статус изменится.

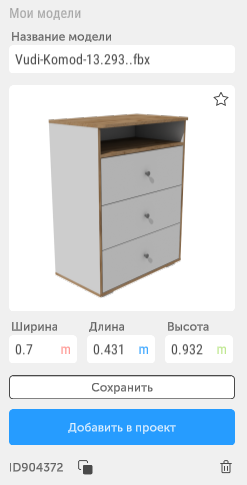

После импорта модели, она станет доступна в каталоге

При импорте возможно появления статуса — ошибка. При этом нужно обратиться в поддержку либо попробовать загрузить другую модель.

Загрузка SKP

При выборе загрузки модели формата skp сразу же откроется окно выбора модели. После выбора модели она будет поставлена в очередь на импорт без превью.

После импорта также модель будет доступна в каталоге.
