Экспорт плана

Экспорт плана позволяет сохранить планировку проекта в виде изображения, чтобы использовать его в документации, презентациях или распечатать. Вы можете выбрать нужный формат, настроить область экспорта, ориентацию, масштаб и видимость объектов.

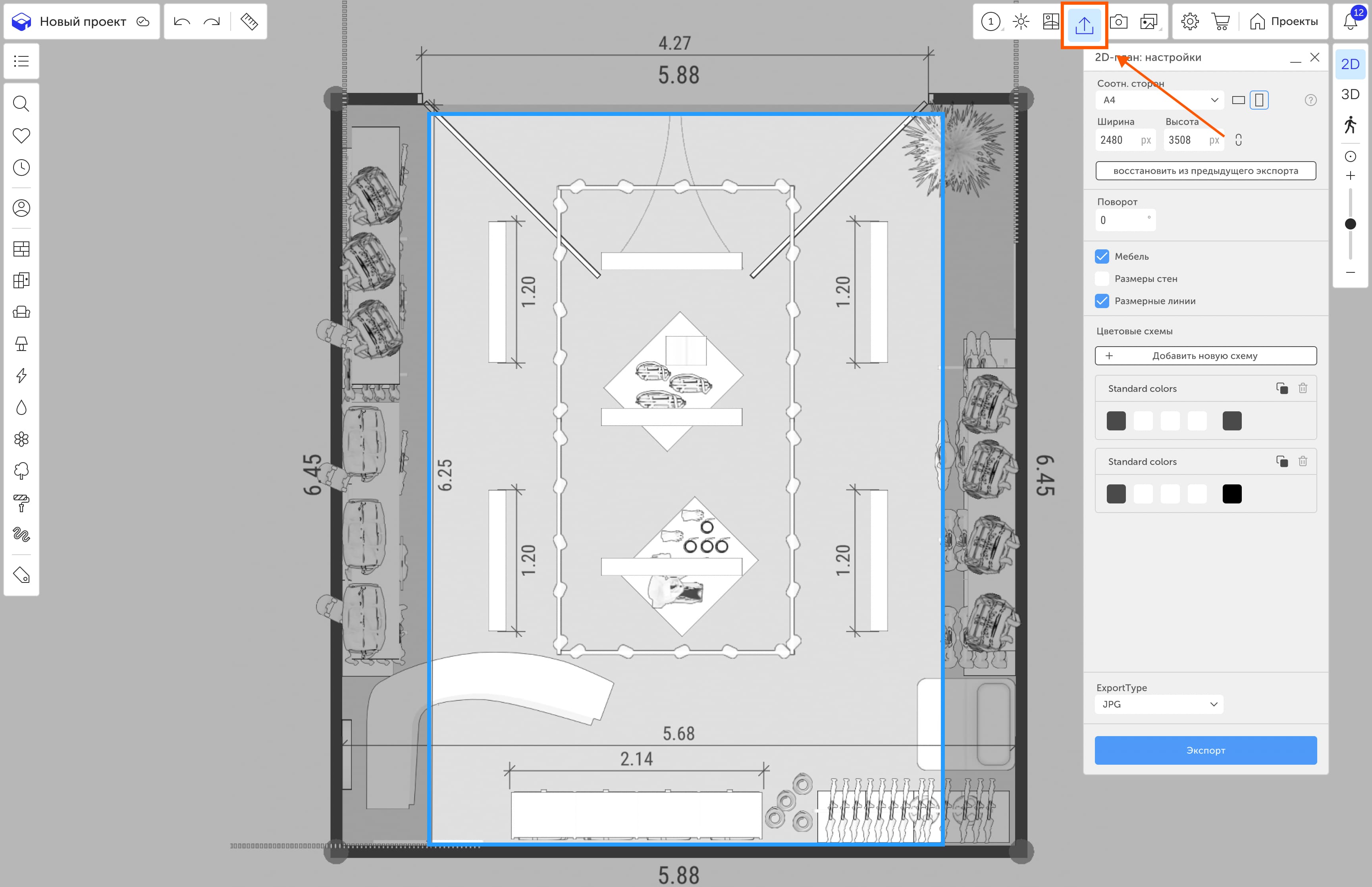

Окно экспорта открывается двумя способами:

• нажмите кнопку «Экспорт» на верхней панели инструментов;
• используйте сочетание клавиш Shift + E.

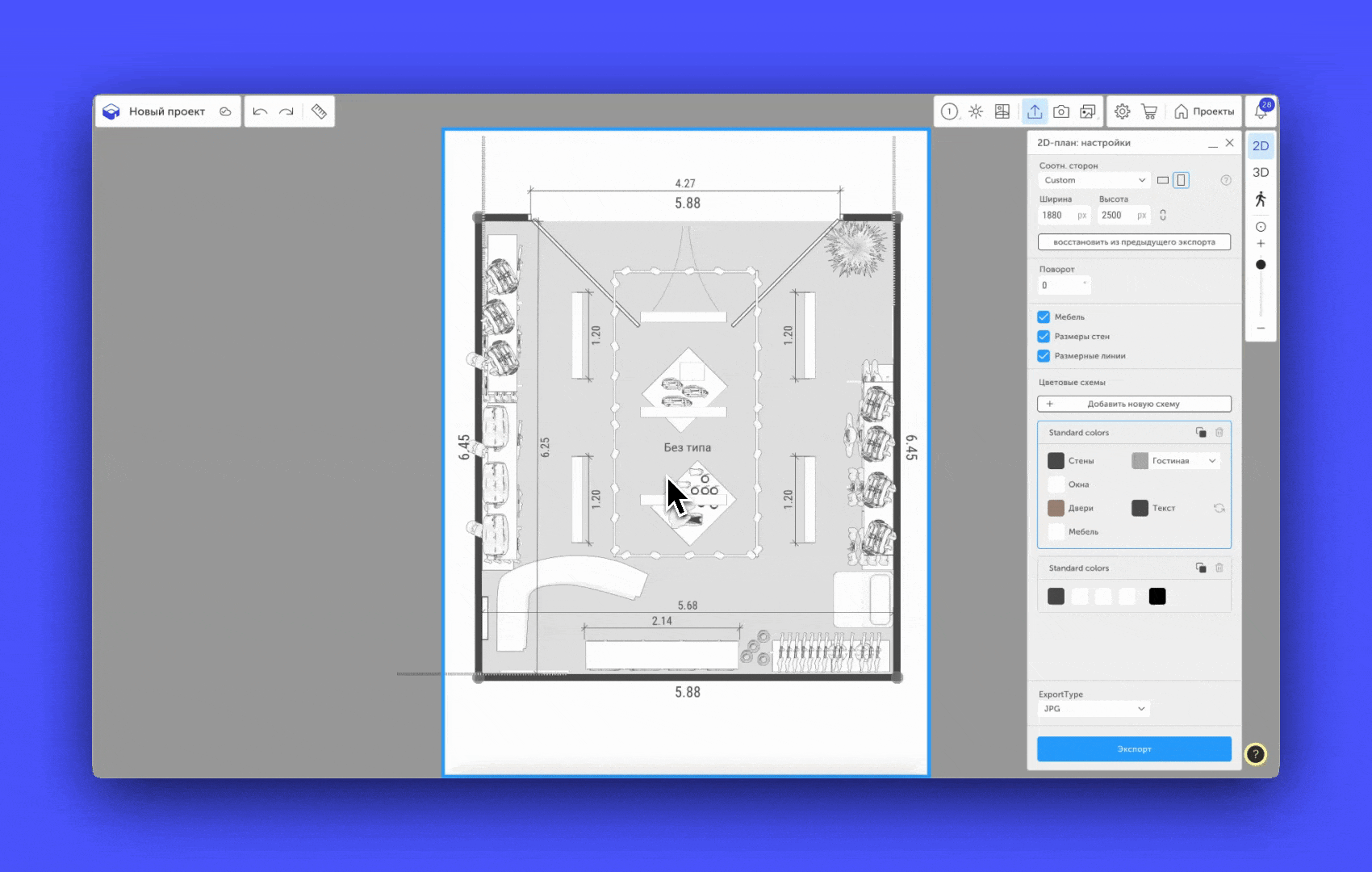

Область экспорта

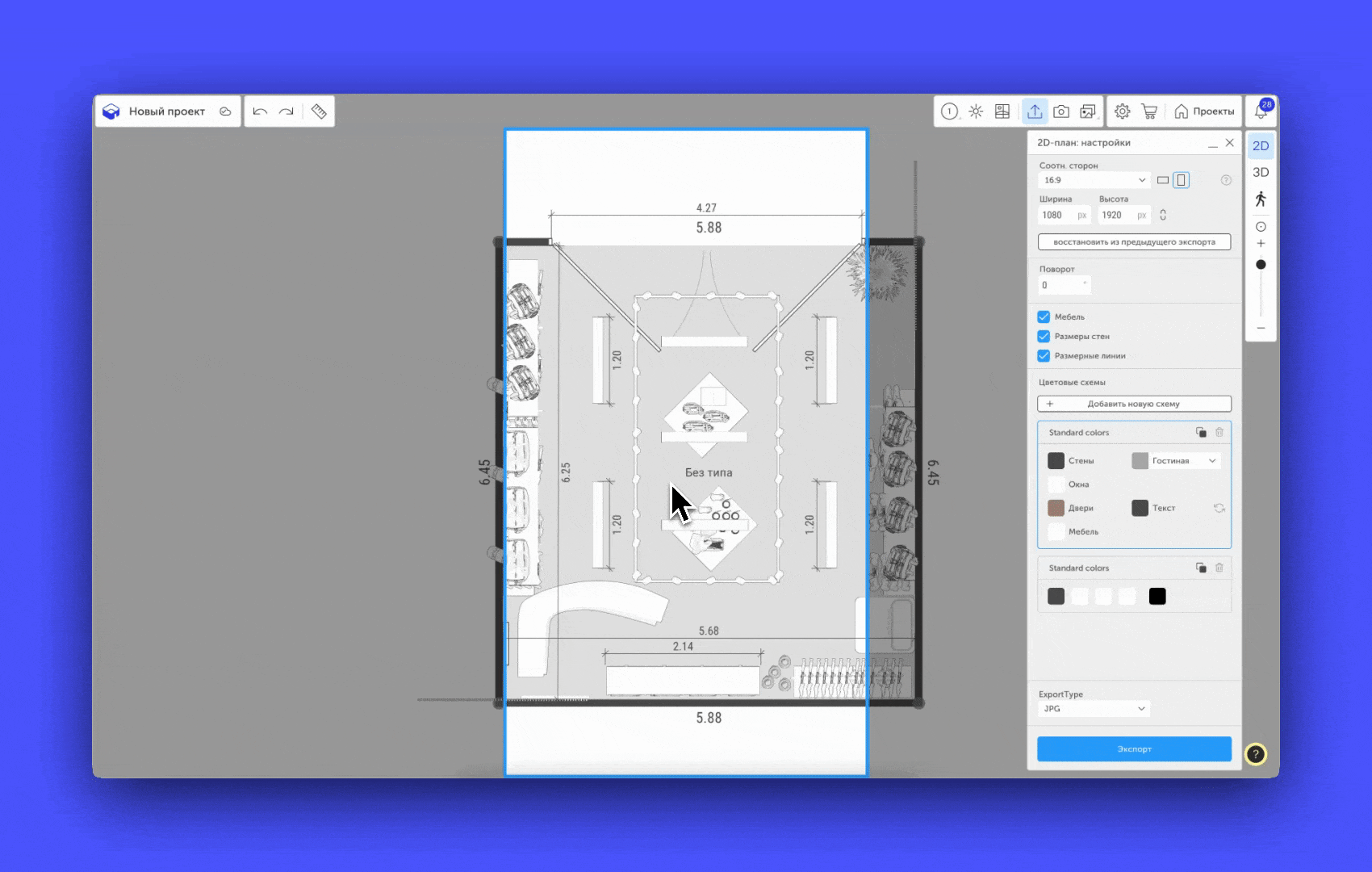

На экране появится синяя рамка, определяющая зону, которая будет сохранена в виде изображения. По умолчанию рамка статична, а сам план можно двигать под ней:

• перемещение — зажав правую кнопку мыши;
• масштабирование — прокруткой колёсика мыши.

Настройки экспорта

Меню экспорта состоит из нескольких блоков:

1. Область экспорта

Здесь задаются параметры размера и пропорций изображения:

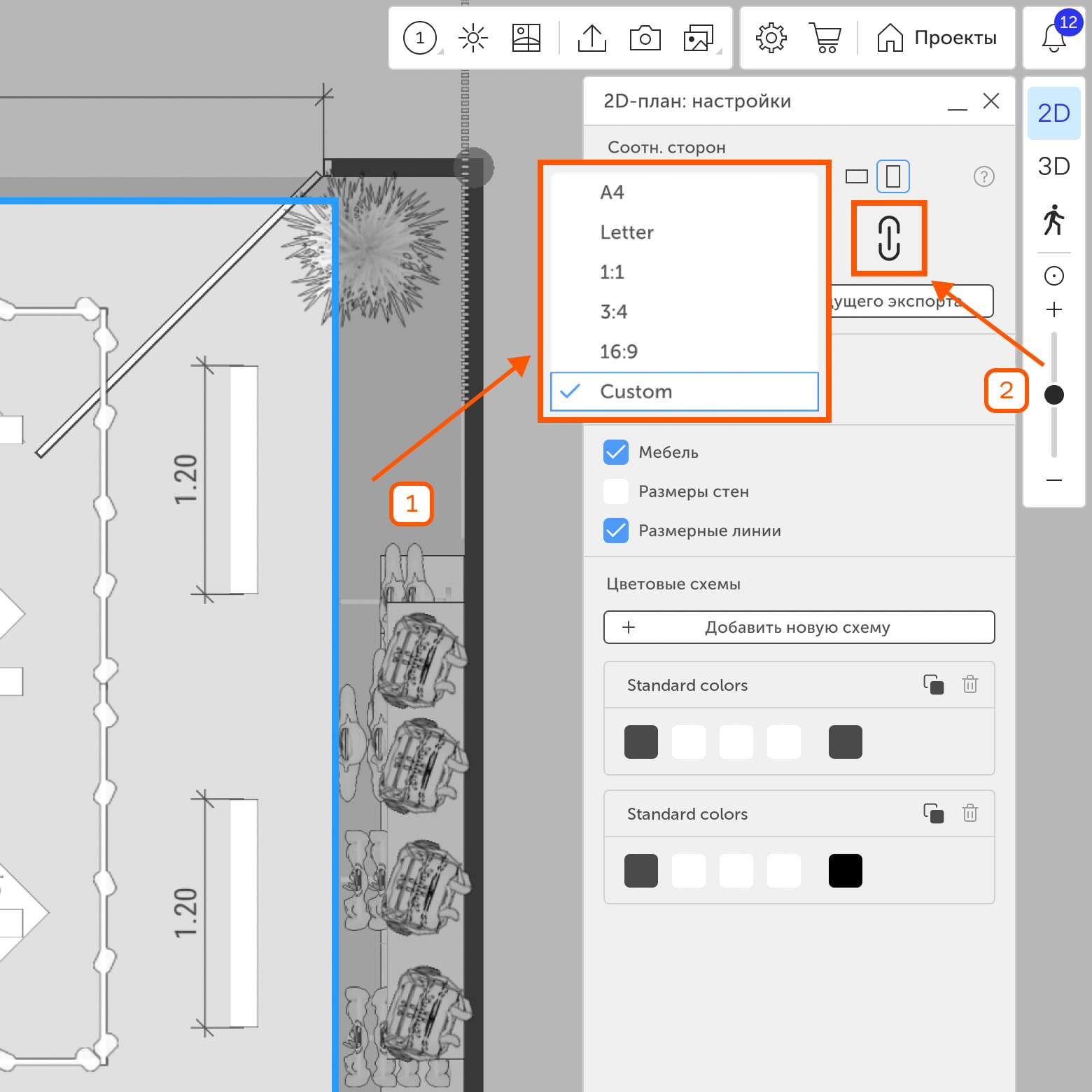

Соотношение сторон — выберите из шаблонов:

• A4 (2480×3508 px);
• Letter (2551×3295 px);
• 1:1 (1000×1000 px);
• 3:4 (1500×2000 px);
• 16:9 (1080×1920 px);
• Custom — пользовательские значения.

Ориентация рамки — вертикальная или горизонтальная.

Ширина / Высота — можно:

• ввести значение вручную;
• использовать стрелки ↑/↓;
• настроить слайдером.

Замочек пропорций — включите его, чтобы сохранять соотношение сторон при изменении ширины или высоты.

Кнопка «Восстановить из предыдущего экспорта» — восстанавливает настройки экспорта (размер и ориентацию рамки), использованные в последнем экспорте.

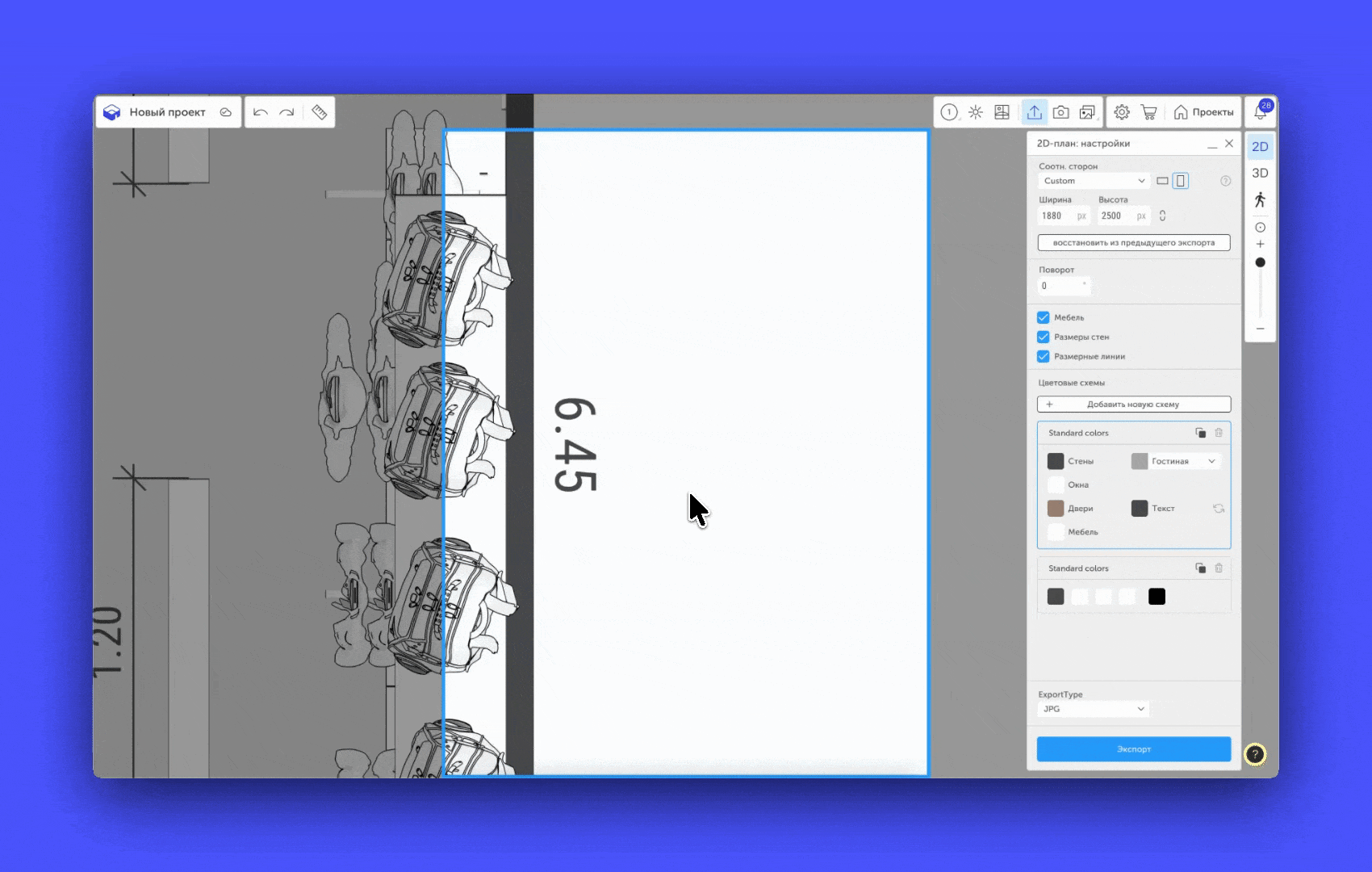

2. Поворот

Позволяет повернуть планировку на нужный угол. Угол можно задать:

• с помощью слайдера;
• введя значение в поле;
• выбрав одно из предустановленных значений.

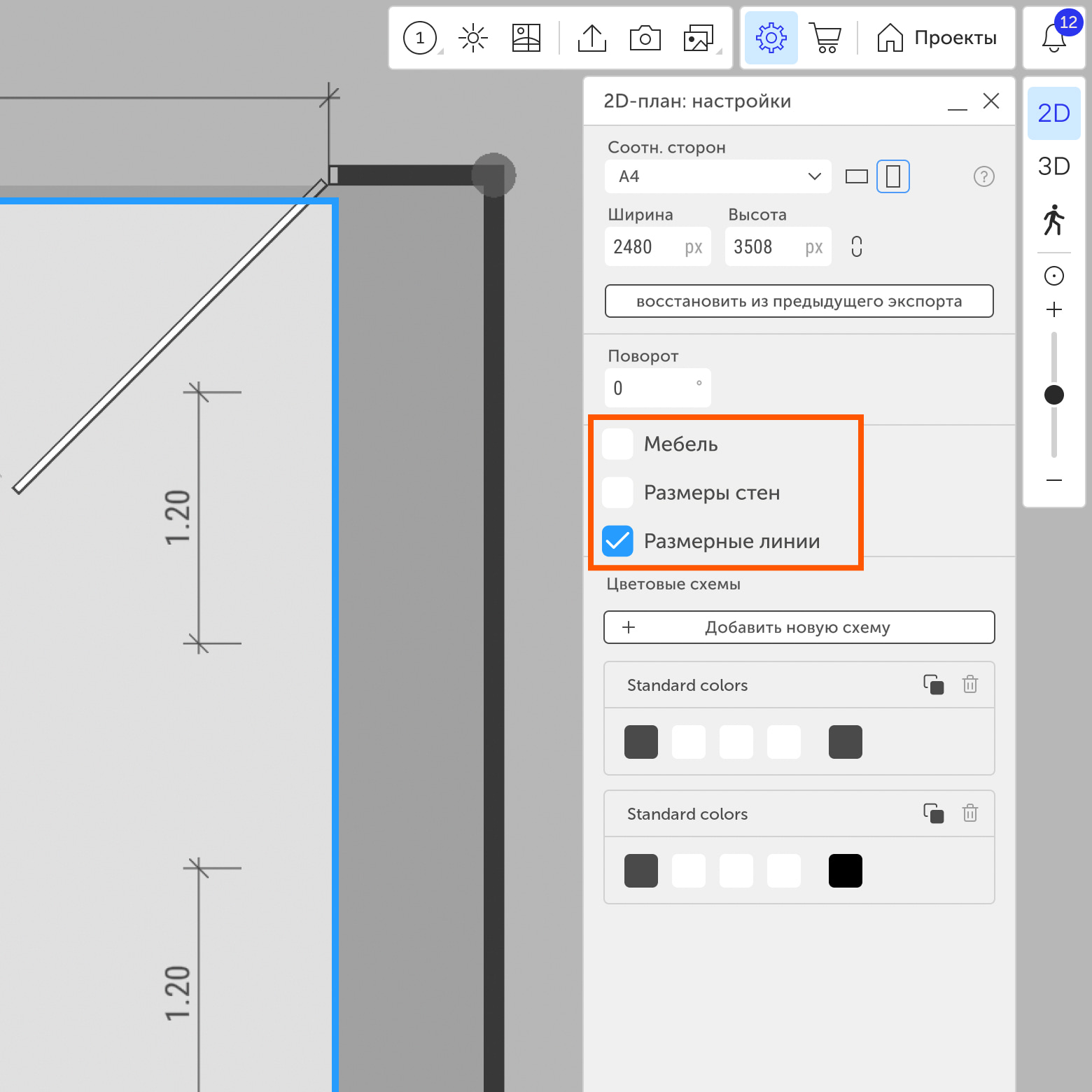

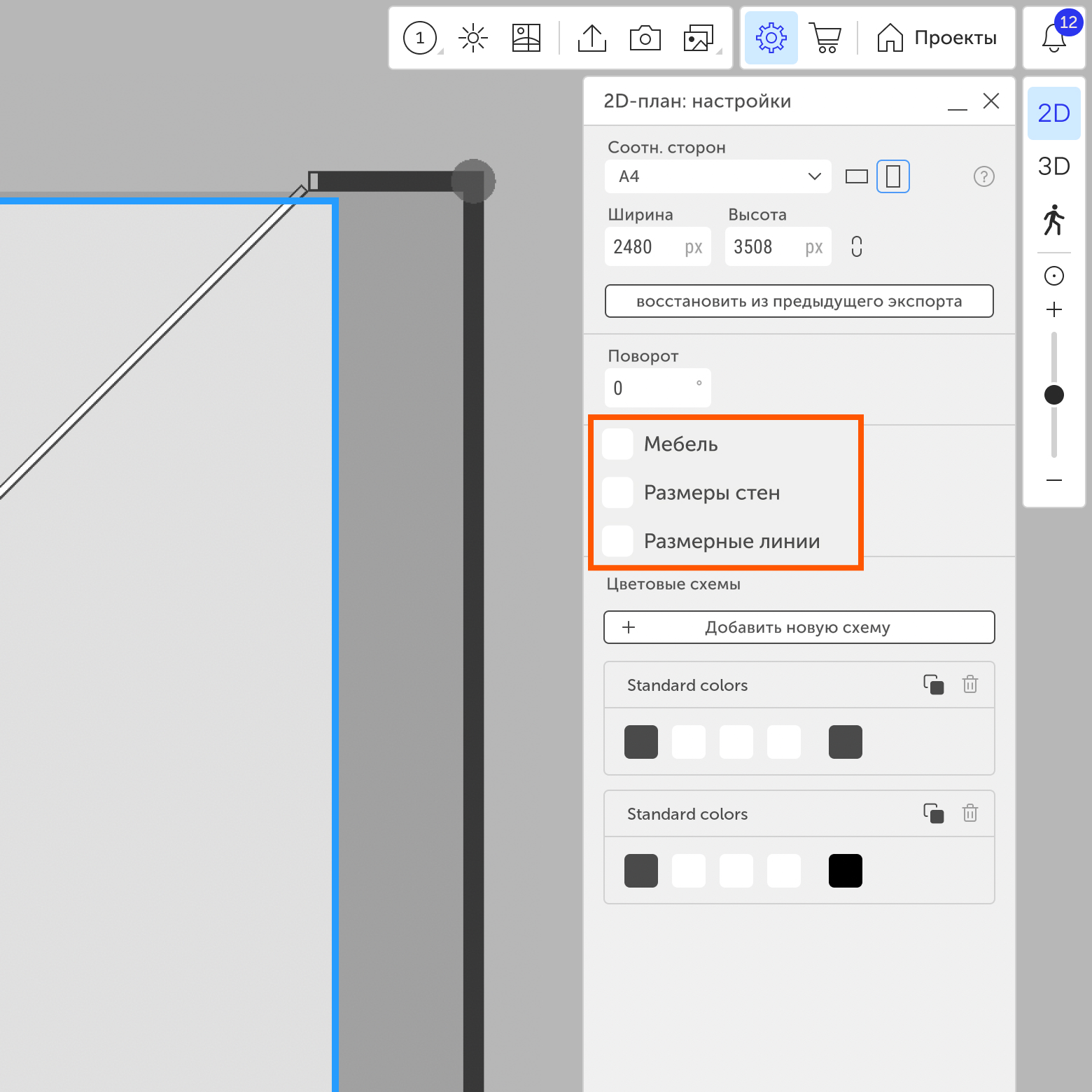

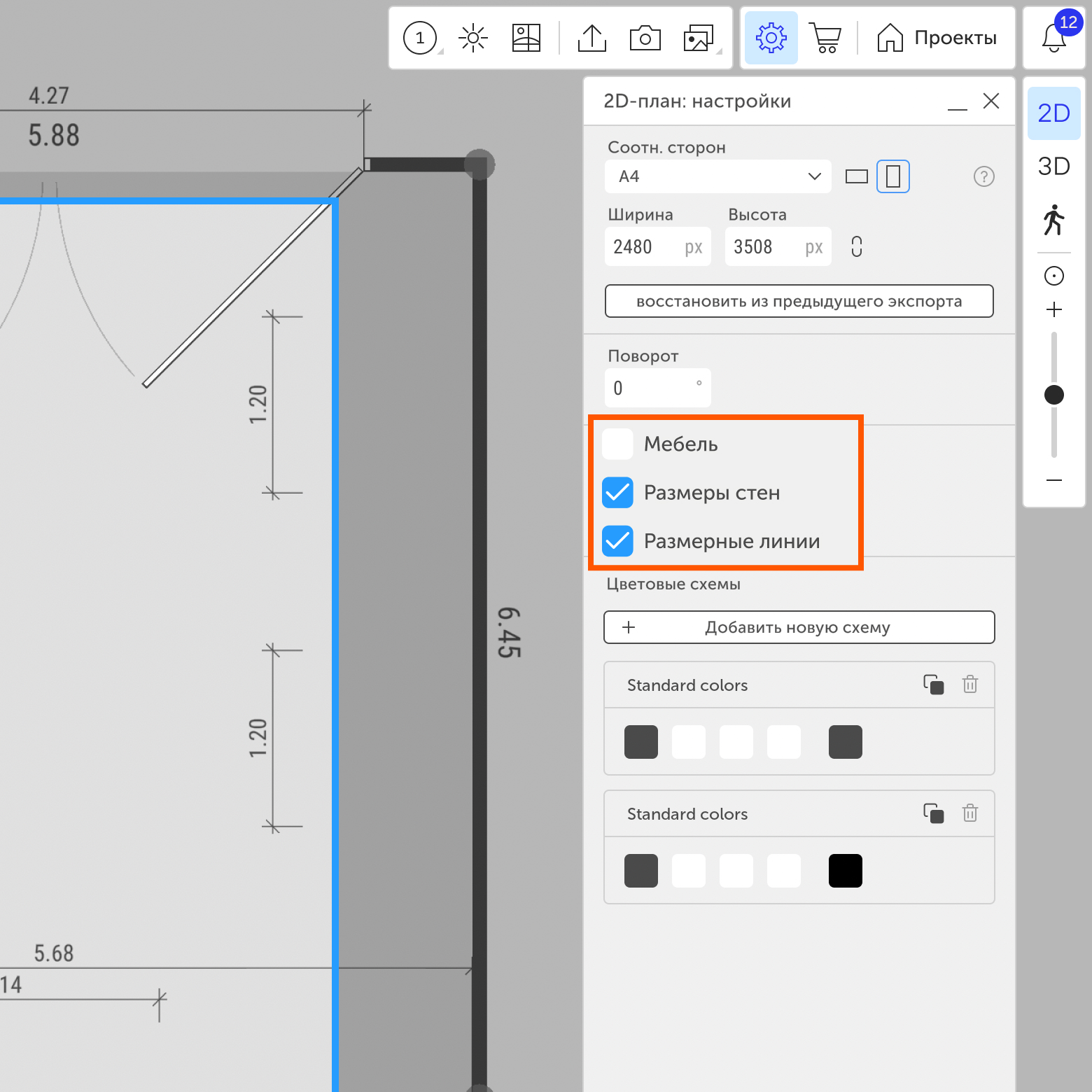

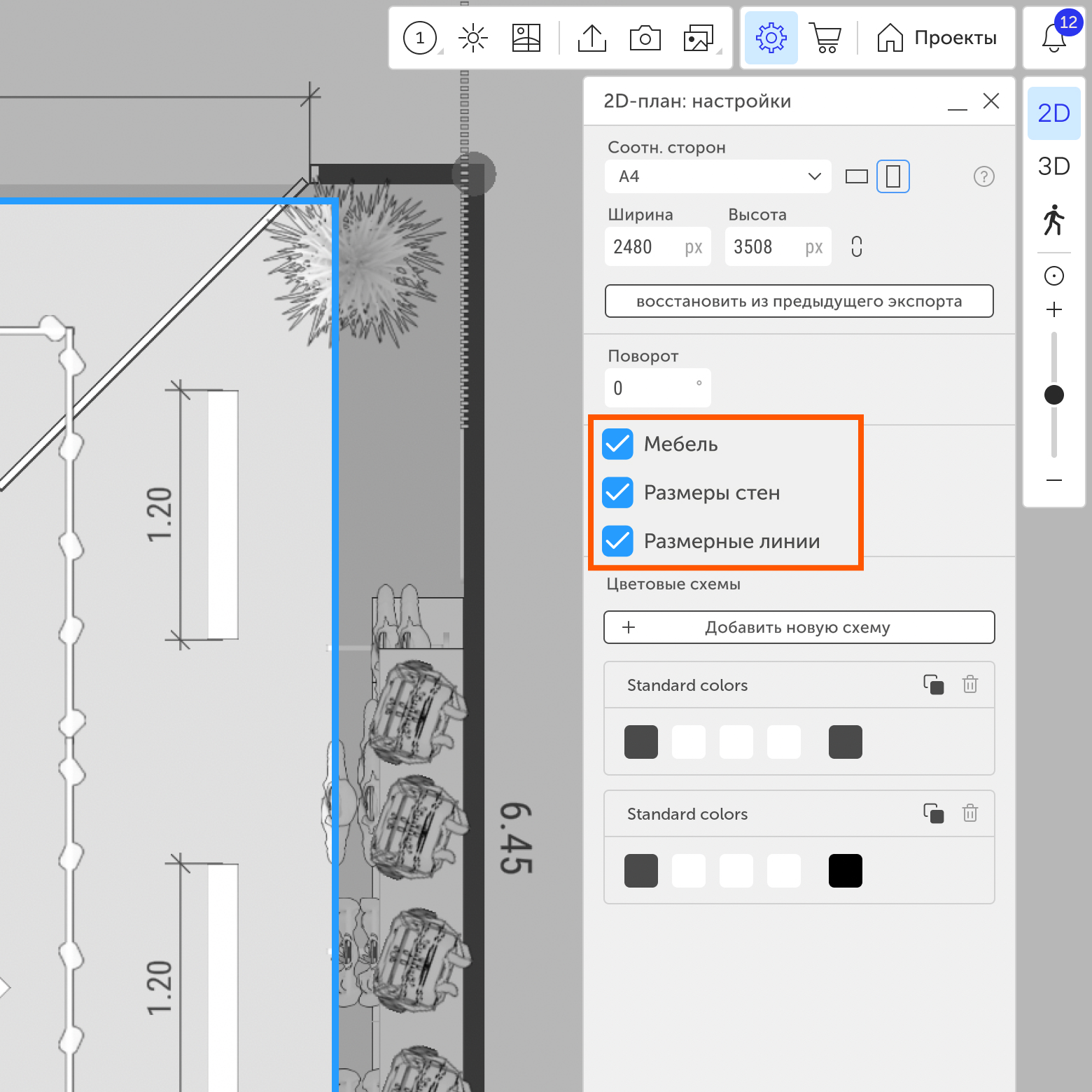

3. Настройка отображения контента

В этом блоке можно управлять видимостью отдельных элементов на плане. Отключение чекбокса рядом с пунктом скрывает соответствующий тип объектов:

• Мебель — скрываются все объекты, кроме окон и дверей. Также исчезают категории: освещение, техника, декор.
• Размеры стен — убираются автоматически отображаемые размеры.
• Размерные линии — скрываются элементы из категории «Обозначения».

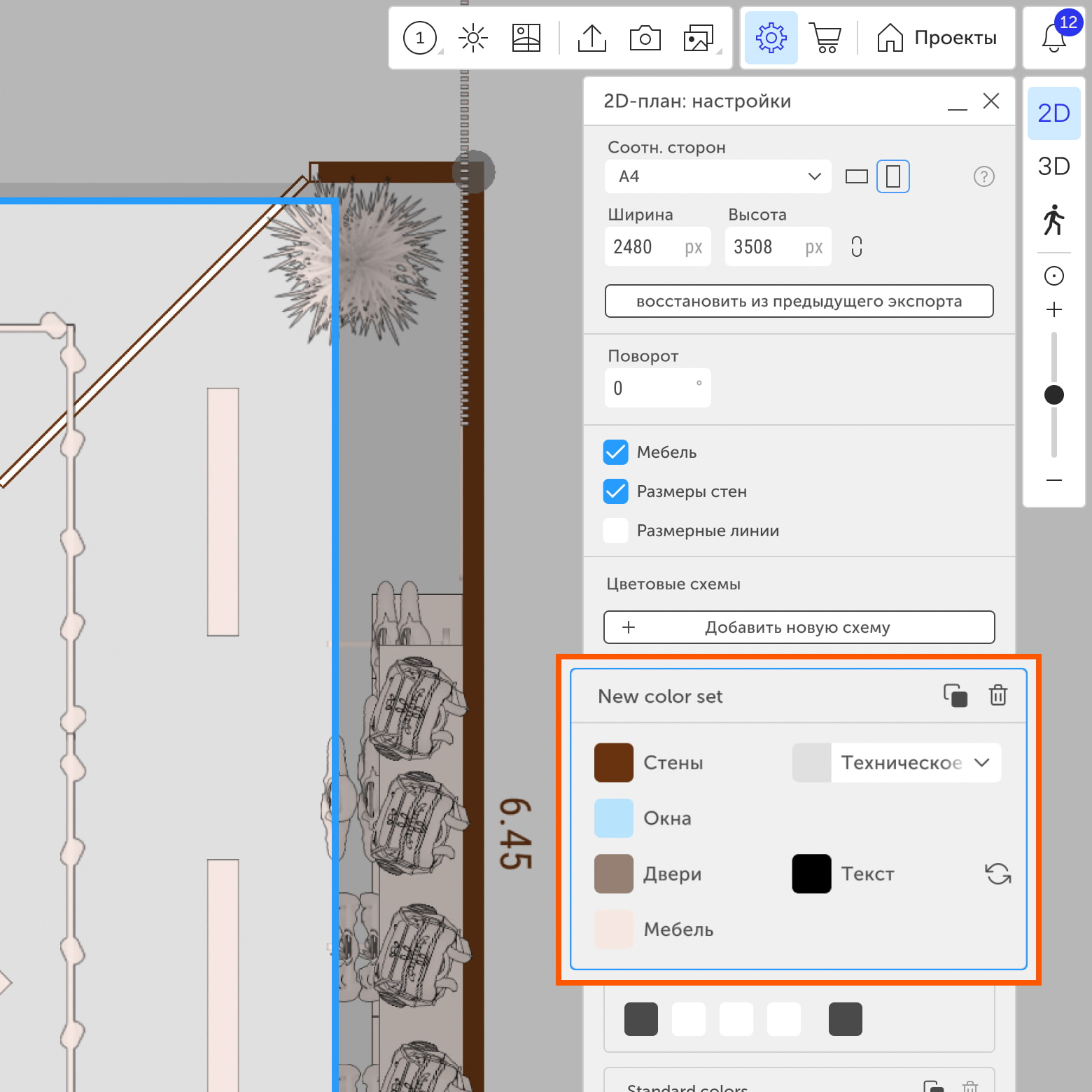

4. Цветовые схемы

Вы можете использовать готовые цветовые схемы или создать собственную:

Добавить новую схему — создаётся пользовательская схема, которую можно:

• переименовать;
• скопировать;
• удалить.

Настраивается цвет:

• стен;
• окон;
• дверей;
• мебели;
• текста;
• помещений — в зависимости от их типа.

5. Тип экспортируемого изображения

Выберите формат, в котором будет сохранён план:

• JPG — изображение с белым фоном;
• PNG — изображение с прозрачным фоном;
• SVG — векторный файл. При выборе этого формата план экспортируется полностью, без учёта рамки.

После настройки нажмите кнопку «Экспорт» — изображение появится в галерее проекта.
